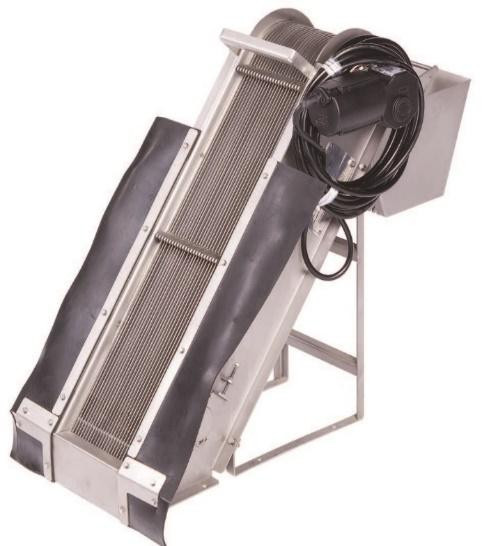

Механическая решетка EAZ RG
Грабельная решетка EAZ RG – это компактное решение для грубой фильтрации стоков, поступающих на очистные сооружения хозяйственно-бытовых или промышленных сточных вод малой производительности.
Сточная вода, содержащая мусор, проходит через наклонный фильтрующий экран решетки (прозор 2,5 мм или 5,0 мм). Крупные отбросы задерживаются на поверхности экрана и удаляются граблинами. Привод граблин может включаться вручную, по таймеру или по сигналу с датчика уровня воды (опционально).
Модель | RG 6-2.5 | RG 6-5.0 | RG 9-2.5 | RG 9-5.0 | RG 11-2.5 | RG 11-5.0 | RG 22-5.0 |
---|---|---|---|---|---|---|---|
Производительность, м3/час | 27 | 38 | 50 | 70 | 75 | 105 | 180 |
Прозор, мм | 2,5 / 5,0 | ||||||
Электродвигатель | 120 Вт, 380 В, 50 Гц, IP 66 | ||||||
Материал изготовления | Нержавеющая сталь AISI 304 / AISI 304L | ||||||
Вес пустой, кг | 40 | 40 | 59 | 45 | 70 | 54 | 75 |
Габариты (ДхШхВ), мм | 643 | 643 | 835 | 835 | 994 | 994 | 1300 |
489 | 489 | 489 | 489 | 489 | 489 | 590 | |
430 | 430 | 660 | 660 | 850 | 850 | 850 |
Фильтрующий экран состоит из набора параллельных ламелей, установленных с необходимым прозором. По бокам корпуса решетки расположены две цепи, движущиеся при помощи звездочек.
Они установлены на ведущем валу, приводимом в движение электродвигателем. Между двумя цепями закреплены гребенки, каждая из которых состоит из набора пластин с зубьями, заходящими в прозор.
Гребенки движутся вместе с цепями при вращении звездочек, при этом зубья проходят сквозь прозоры решетки и очищают фильтрующий экран, поднимая скопившиеся отбросы вверх, после чего отбросы удаляются в корзину-приемник.
СОСТАВ ИЗДЕЛИЯ:
