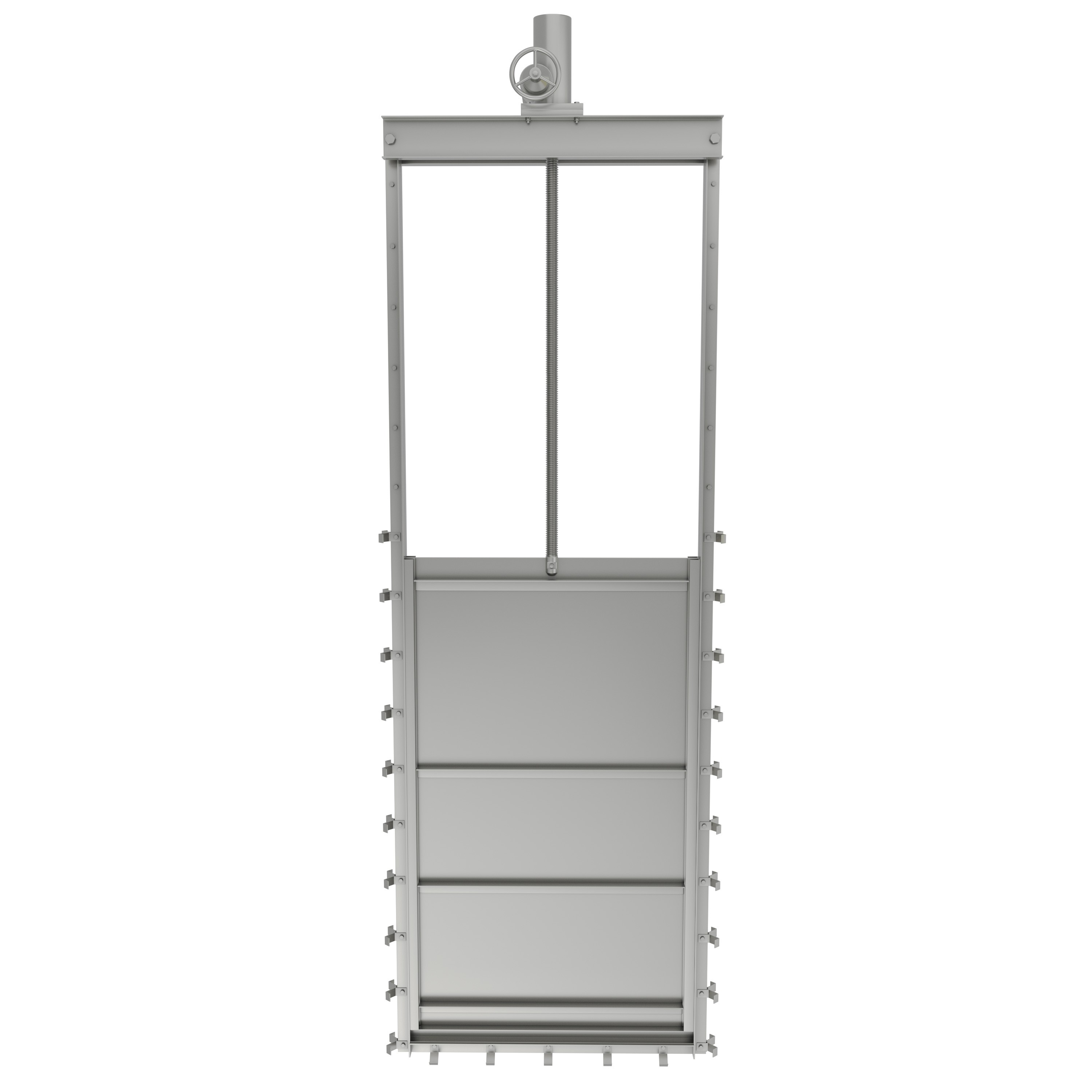

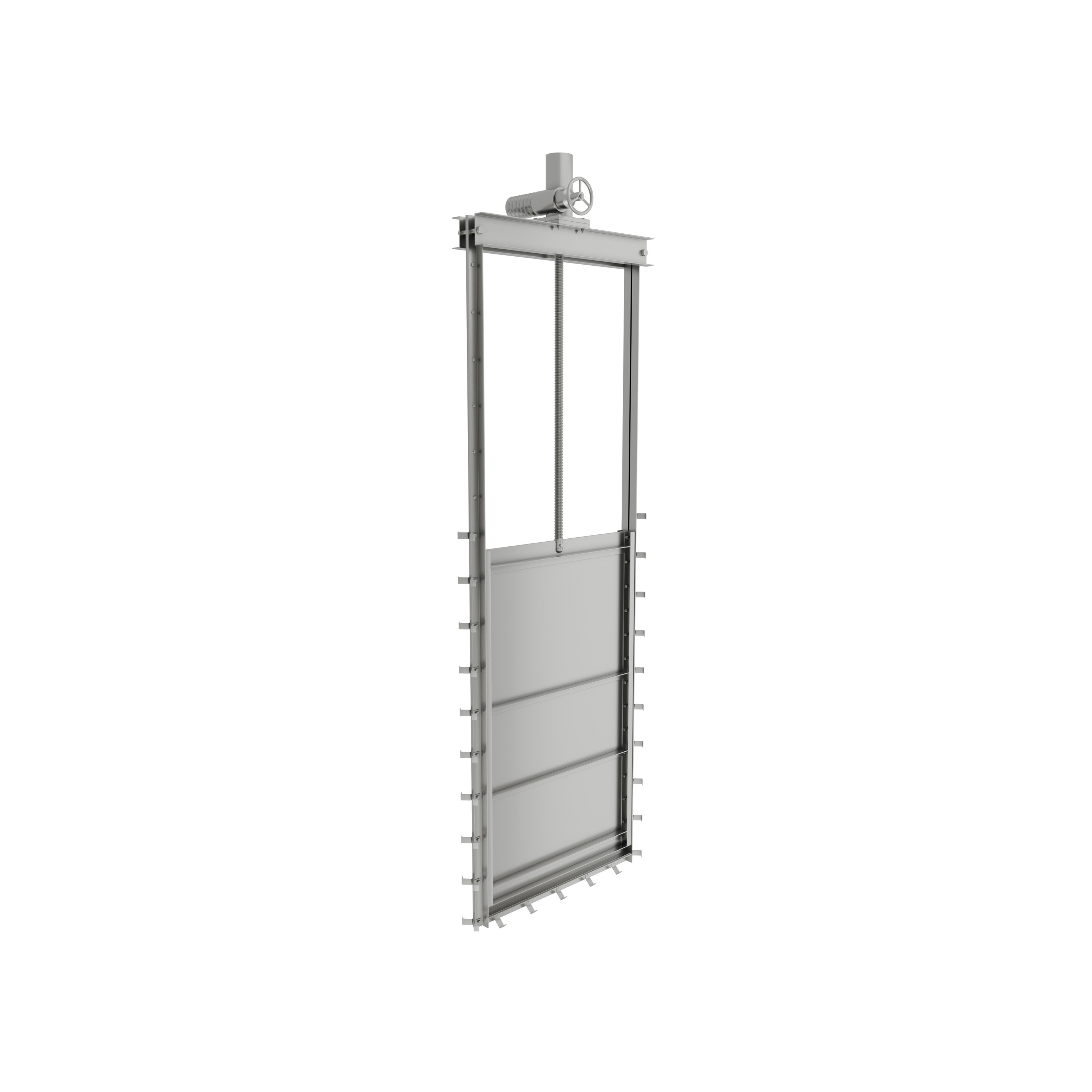

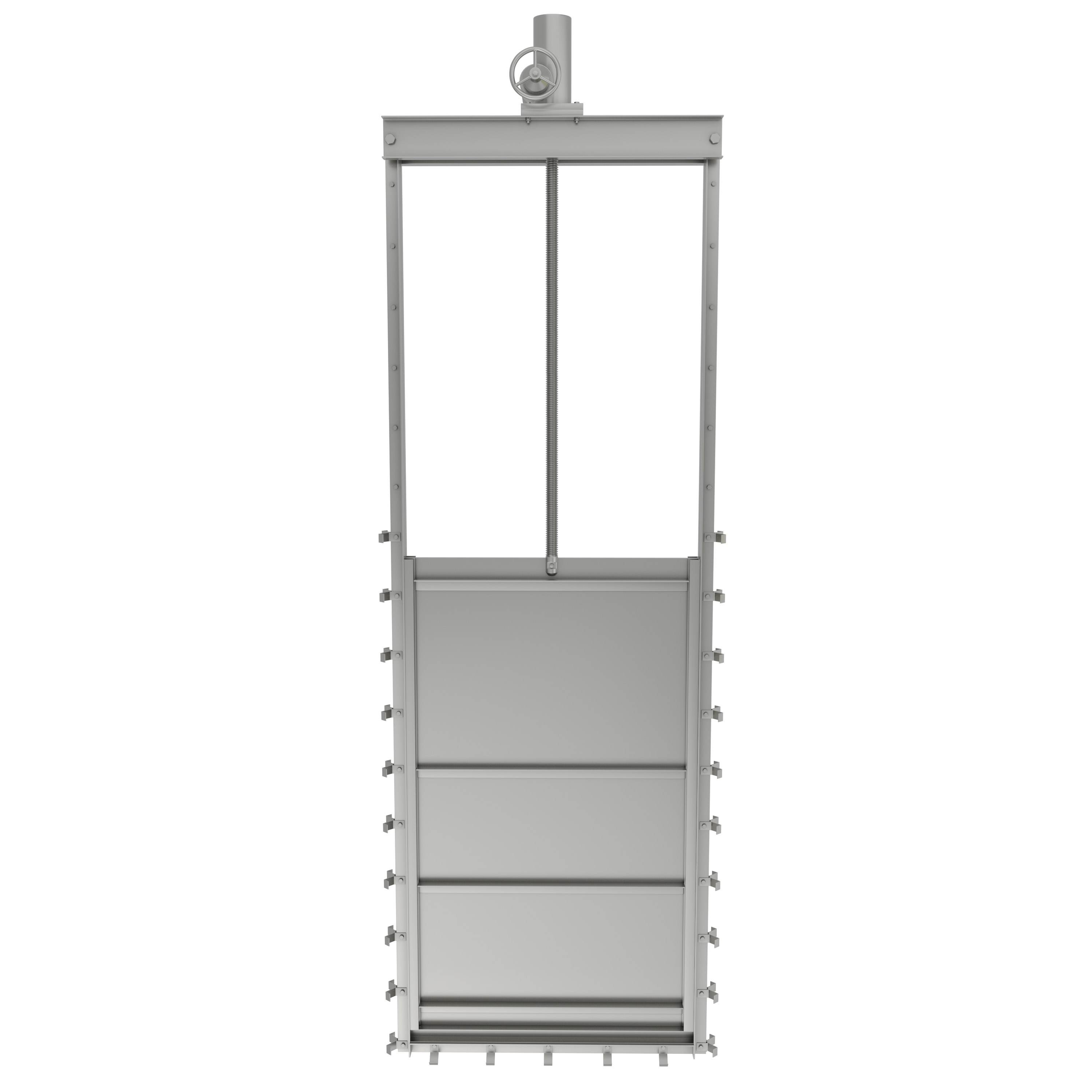

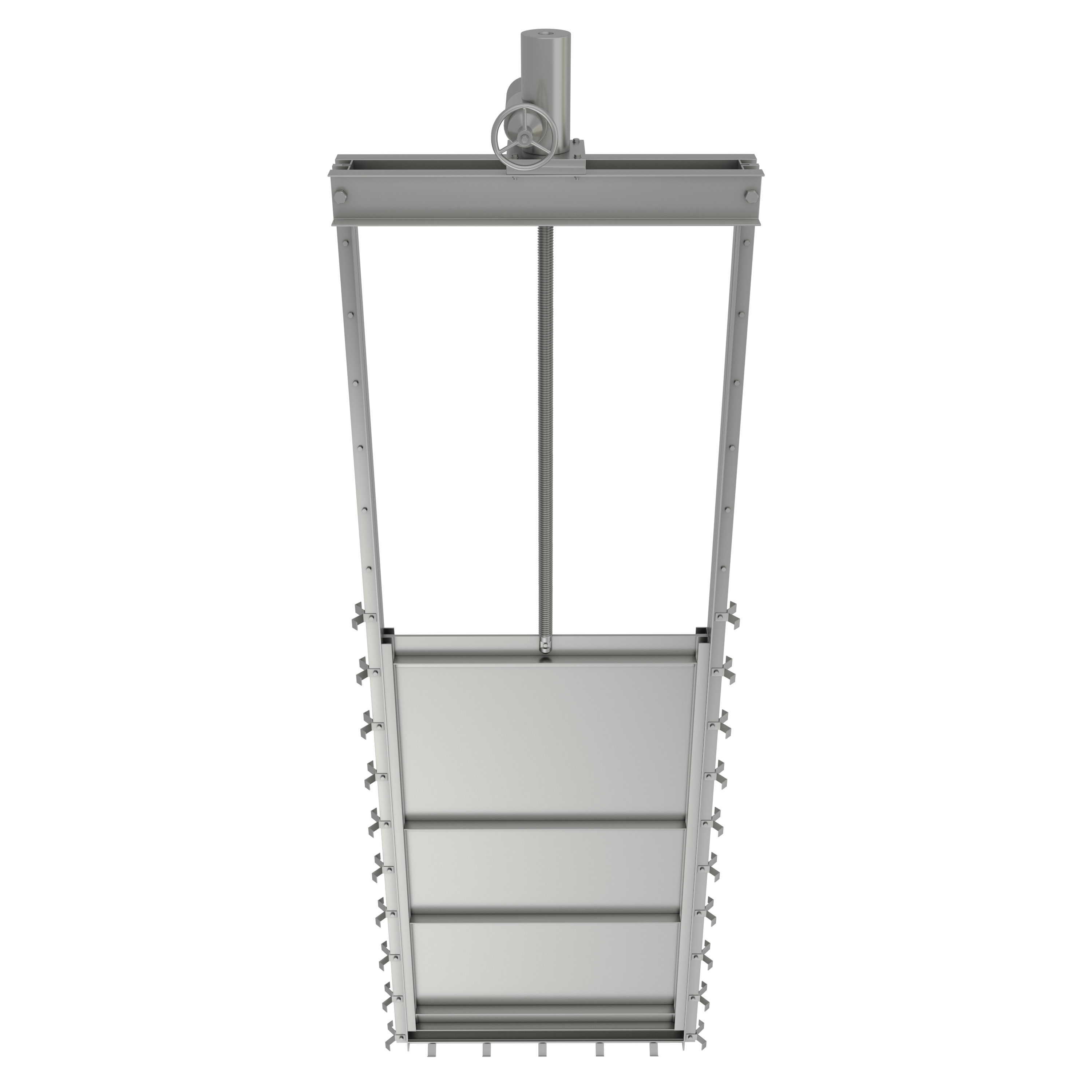

Затвор щитовой плоский EAZ

Затвор щитовой плоский предназначен для установки в камерах канализационной сети с целью перекрытия открытого прямоугольного канала, а также для регулирования потока рабочей среды.

Каталожный лист Затвор щитовой плоский

Конструкционные особенности:

• Конструкция затвора имеет уплотнение с 3-х рабочих сторон языка.
• Поток воды удерживается с одной стороны.
• Простота конструкции позволяет обеспечивать удобную эксплуатацию и обслуживание.
• Затвор монтируется в открытых каналах.
• Класс герметичности – D по ГОСТ 9544-2015 "Арматура трубопроводная. Нормы герметичности затворов".

Сведения о материалах основных деталей

Материал: нержавеющая сталь 12Х18Н10Т ГОСТ5632-2014, 10Х17Н13М2Т ГОСТ5632-2014, Ст 3сп ГОСТ380-2005 и другие по заказу
Уплотнительные элементы: на прижимном щите – высокомолекулярный полиэтилен РЕ-1000, на корпусе – кислотощелочестойкая резина марки ТМКЩ по ГОСТ 7338-90 "Пластины резиновые и резинотканевые. Технические условия".
Весь крепёж: болты, винты, гайки, шпильки и шайбы изготавливаются из нержавеющей стали марки 10Х17Н13М2 ГОСТ 5632-2014 (AISI 316 или А4).
Способ монтажа: бетонирование в штробу / накладной с анкерным креплением.
Рабочая среда: Сточная вода.
Температура рабочей среды: +4°…+40°С.
Максимальный напор рабочей среды: 0,01МПа (1 м вод. столба).
Тип управления: Штурвал / электропривод

Показатели надежности:

• Минимальное число циклов работы винтовой пары – не менее 1000 циклов;
• Срок службы уплотнительных элементов – не менее 15 лет;
• Срок службы щитового затвора – не менее 25 лет.
