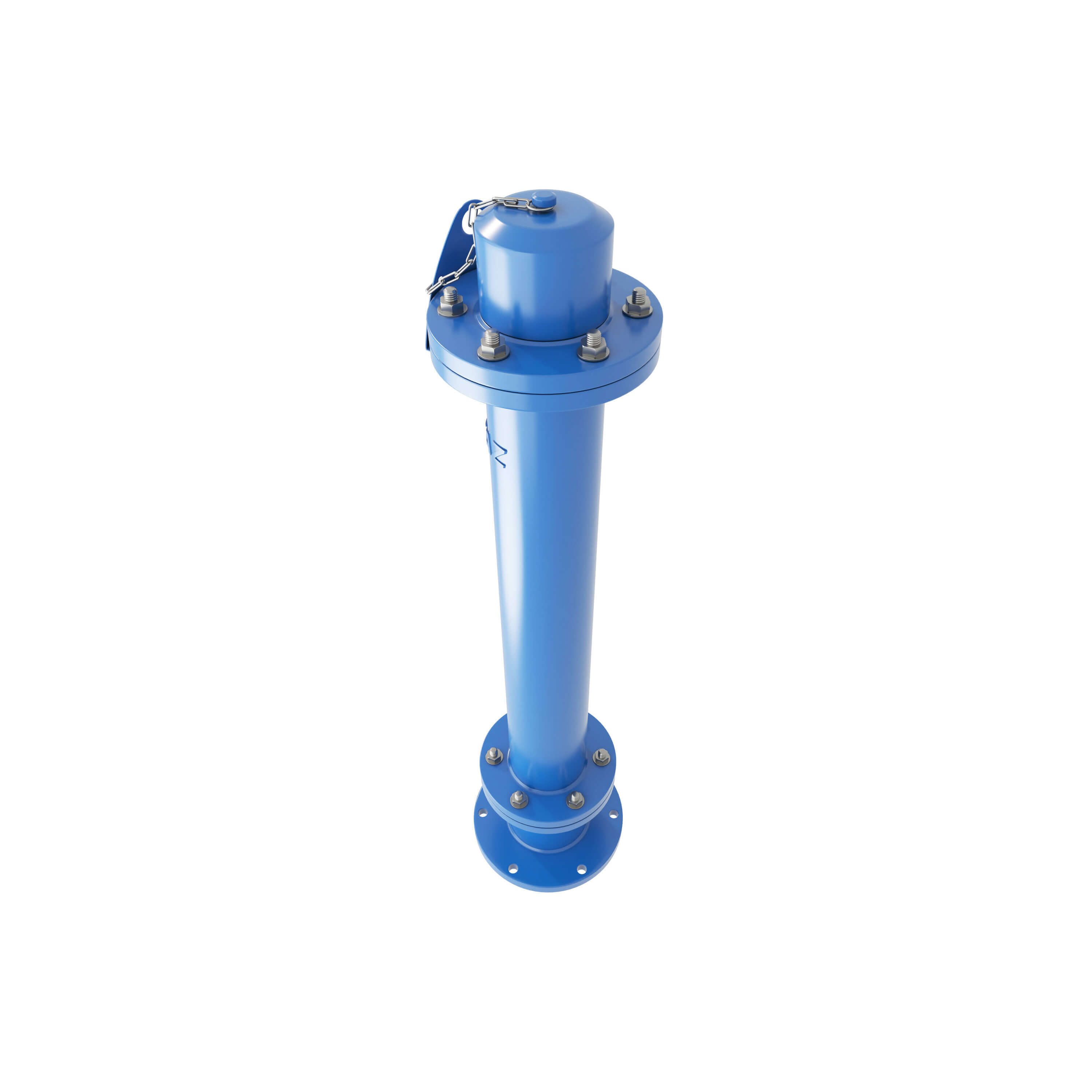

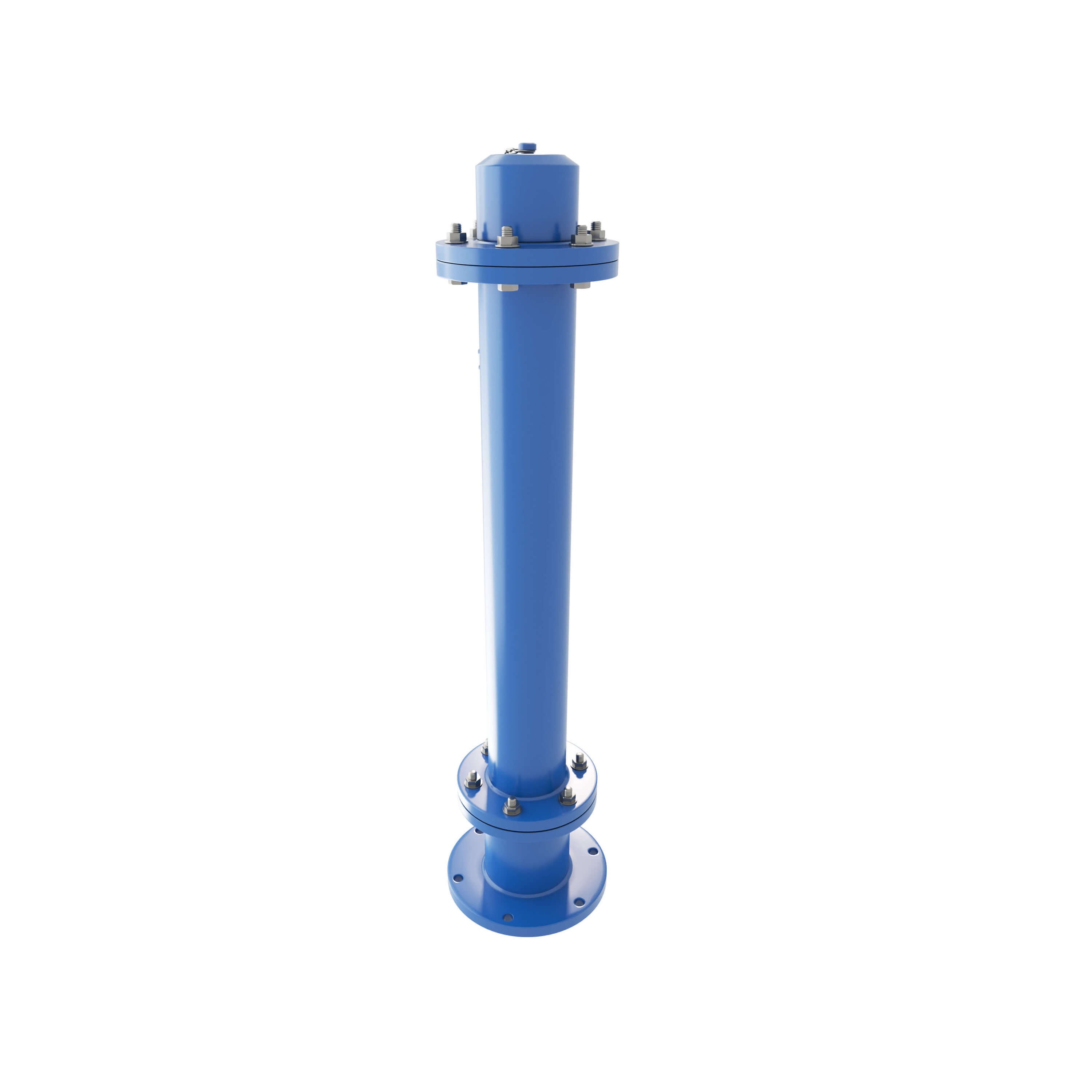

Клапан гидранта полностью находится внутри корпуса гидранта, что обеспечивает лучшую сохранность внутренних деталей клапана и невозможность их повреждения о детали трубопровода.
Характеристики
Параметр: Величина
Фланцевое присоединение: DN100 по ГОСТ 33259-2015, DN125по ГОСТ 33259-2015
Рабочее давление Рр:1,0 (10), 1,6 (16)
Рабочая температура: от +5°C до +70 °C
Климатические условия эксплуатации: У1
Усилие на открытие: 105 Нм
Верхнее резьбовое подключение: 6” (ГОСТ Р 53250-2009), защищенное анодированием
Число оборотов штока до полного открытия гидранта: 12
Патрубок водоотведения: внутренний диаметр 9 мм, внешний диаметр 11 мм, длина 25 мм
Дополнительный отсекающий элемент (шар): Ст.20 + EPDM
Покрытие наружных поверхностей: порошковая краска ЭПК 64-1-88 ТУ 301-10-0-300-89 (цвет синий)
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус
|
Ст. 20 + ЭПК
|
|
2
|
Шток
|
AISI 201
|
|
3
|
Корпус нижний фланцевый
|
ВЧ 40
|
|
4
|
Уплотнение
|
EPDM
|
|
5
|
Сфера
|
Ст. 20 + EPDM
|
|
6
|
Ниппель
|
ВЧ 40+Ц9.хр+ЭПК
|
|
7
|
Колпак
|
EPDM
|
|
8
|
Кольца резиновые уплотнительные
|
Кольцо 140-145-
36-1 ГОСТ 9833-73
|
|
9
|
Шайба
|
DIN 125 – A17
|
|
10
|
Шайба пружинная
|
DIN 128 – A16
|
|
11
|
Болт
|
ISO 4017
|
|
12
|
Гайка
|
ISO 4032
|
|
13
|
Болт
|
ISO 4017
|
|
14
|
Направляющая
|
Ст. 20 + Ц9.хр
|
|
15
|
Клапан в сборе
|
Ст. 20 + EPDM
|
