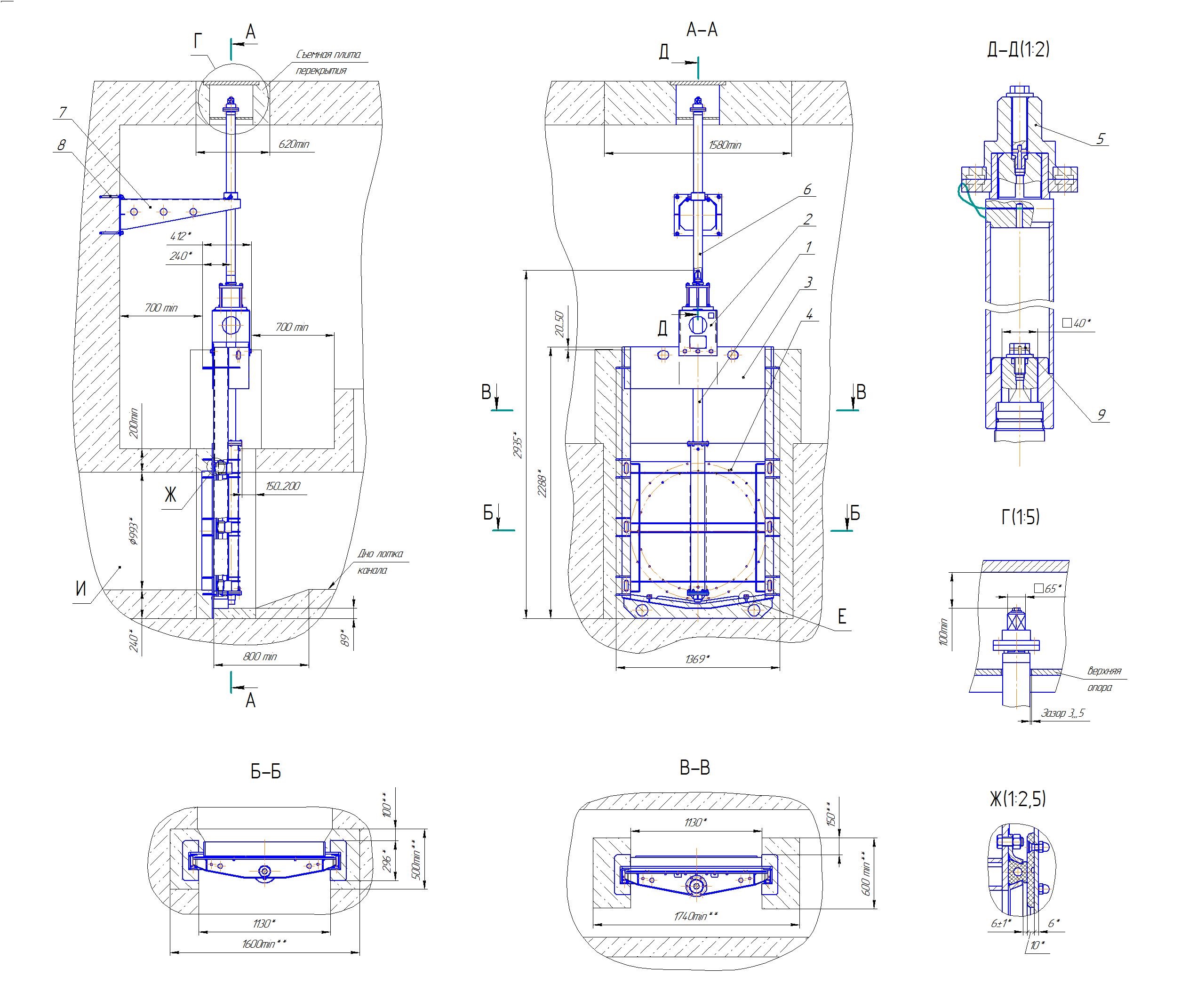

Конструкция затвора должна обеспечивать удобный доступ к сборочным единицам, для сборки, настройки, контроля, технического обслуживания и проведения ремонта;
Щитовой затвор должен быть выполнен с минимальным количеством сварных соединений;
Корпус щитового затвора должен быть с разъёмом, выполненным по горизонтальной плоскости затвора на расстоянии не менее 0,6 ÷ 0,7 диаметра проходного сечения (от лотковой части);
Проходное сечение и прижимной щит затвора должны иметь круглую или овальную форму, исходя из требуемых размеров, в зависимости от конструкции канала (допускается в верней части проходного сечения затвора открытие щита не менее 95% площади проходного сечения);
Боковые направляющие корпуса затвора выполняются в виде гнутого швеллера, сваренного между собой (длина одной заготовки не менее 2х метров);
В конструкции уплотняющего элемента (прижимного щита) используется высокомолекулярный полиэтилен РЕ-1000, обеспечивающий высокую износостойкость и твердость. Крепление полиэтилена к щиту осуществляется винтовым соединением с потайной головкой;
В конструкции уплотняющего элемента, на корпусе щитового затвора используется кислотощелочестойкая резина марки ТМКЩ по ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия», крепление уплотнительного резинового элемента (профиля) к корпусу затвора устанавливается в паз формы «ласточкин хвост» с прижимным кольцом;
Ножевой запорный элемент должен иметь прижимное устройство (форма ножевого элемента в лотковой части выполняется по гидравлическому радиусу);
Винт подъёмного устройства находится в масляной ванне во всех положениях;
Хвостовик подъемного устройства (винт) должен иметь размер квадрата 65x65 мм;
Предусмотреть крепление винта к щиту в нижней части разрезным стопорным кольцом, предотвращающим падение щита затвора (узел крепления винта должен быть герметично изолирован от воздействия рабочей среды);
Длина штанги-надставки указывается в спецификации на стадии проведения конкурсной процедуры;
Тип привода: – ручной, электропривод, гидропривод (поставка осуществляется по требованию Заказчика);
В конструкции винтового подъёмного механизма предусмотреть упорно-радиальный подшипник качения, рассчитанный на нагрузку при максимальном напоре рабочей среды;
Количество оборотов при полном открытии или закрытии щитового затвора в зависимости от диаметра проходного сечения не должно превышать следующих значений:
от 600 ÷ до 1000 мм не более 110 оборотов;
от 1200 ÷ до 2000 мм не более 150 оборотов;
от 2500 ÷ до 3000 мм не более 175 оборотов;
от 3500 ÷ до 4000 мм не более 230 оборотов.
Щитовой затвор должен обеспечить герметичное перекрытие канала с давлением 10 метров водяного столба. Класс герметичности – D по ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов».
Щитовой затвор – нержавеющая сталь 12Х18Н10Т ГОСТ 5632-2014 (AISI 321 или А3);
Уплотнительные элементы:
на прижимном щите – высокомолекулярный полиэтилен РЕ-1000;
на корпусе – кислотощелочестойкая резина марки ТМКЩ по ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия»;
Гайка винтового подъёмного механизма – бронза коррозионноустойчивая по ГОСТ5017-2016 «Бронзы оловянные, обрабатываемые давлением. Марки», ГОСТ 18175-1978 «Бронзы безоловянные, обрабатываемые давлением. Марки»;
Винт подъёмного механизма – сталь 14Х17Н2 ГОСТ 5632-2014, предусмотреть поверхностное упрочнение (закалку) винта;
Весь крепёж: болты, винты, гайки, шпильки и шайбы изготавливаются из нержавеющей стали марки 10Х17Н13М2 ГОСТ 5632-2014 (AISI 316 или А4).
Штанга-надставка с верхним квадратом 65х65 мм – материал сталь 12Х18Н10Т (AISI 321).
Предохранительная муфта с размером наружного квадрата 65х65 мм – материал сталь 12Х18Н10Т (AISI 321).
В бетонированной и неразборной части корпуса щитового затвора не допускается применения каких-либо изнашиваемых деталей. Прижимные изделия на корпусе щитового затвора (клинья) изготавливаются из нержавеющей стали 12Х18Н10Т ГОСТ 5632-2014 (AISI 321 или А3).
