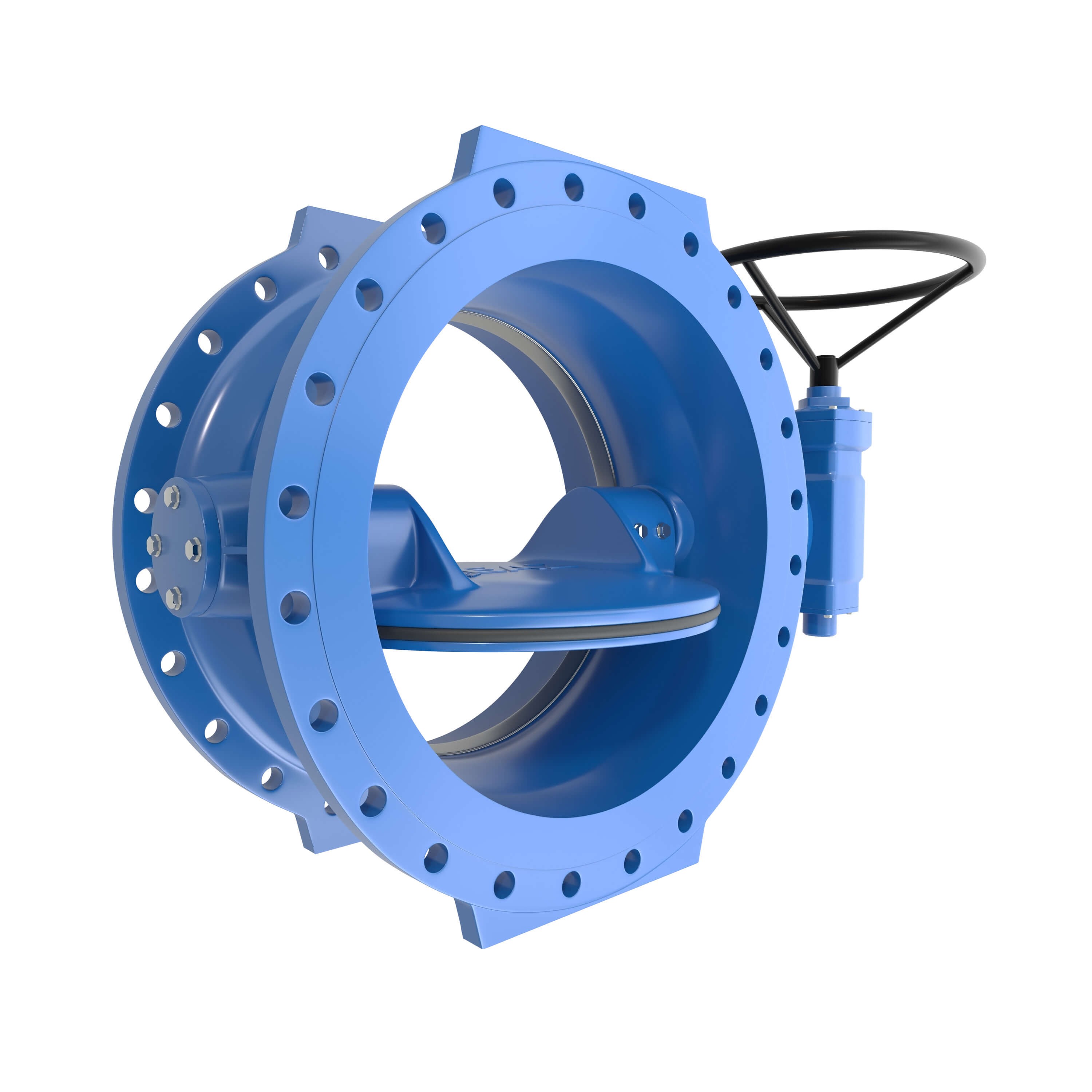

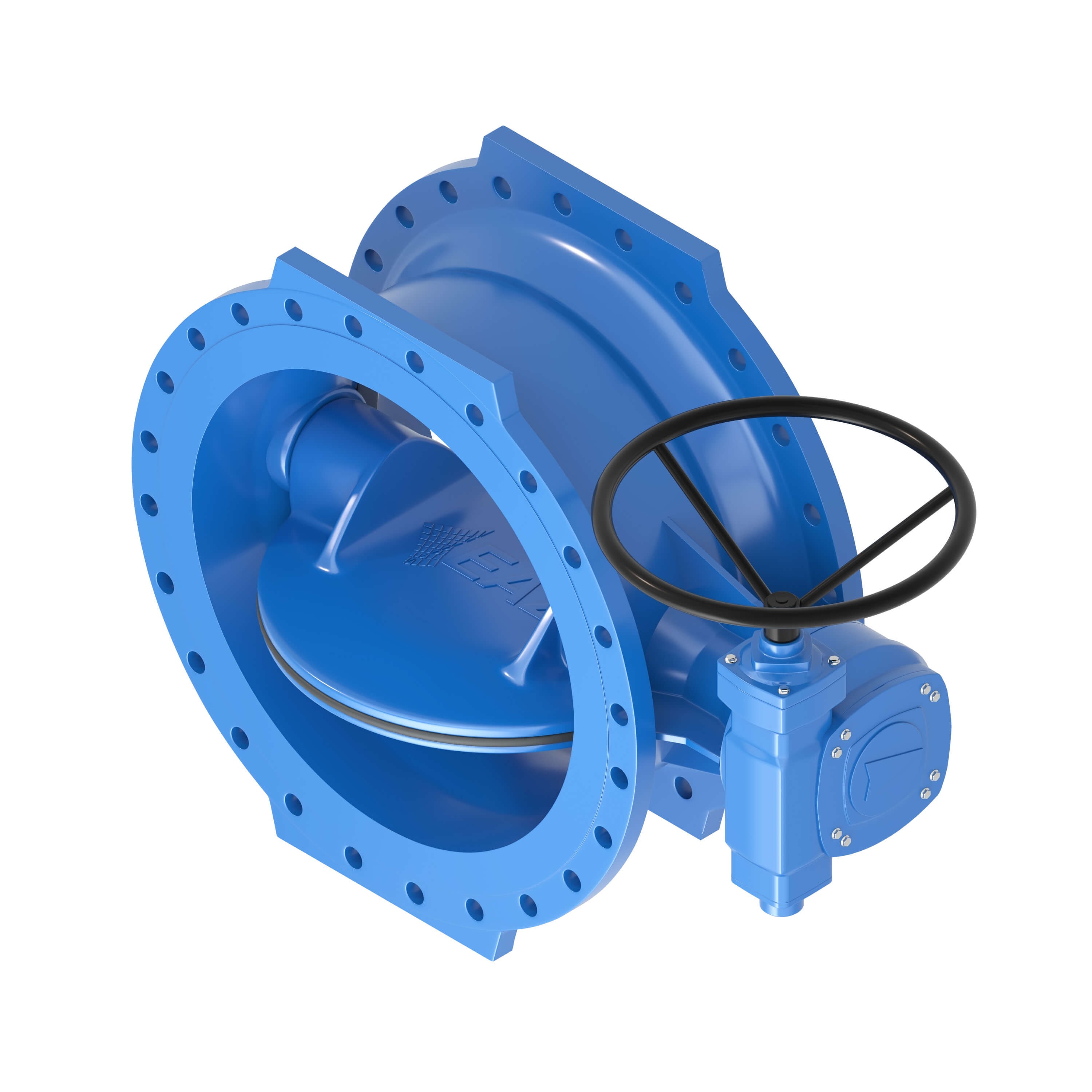

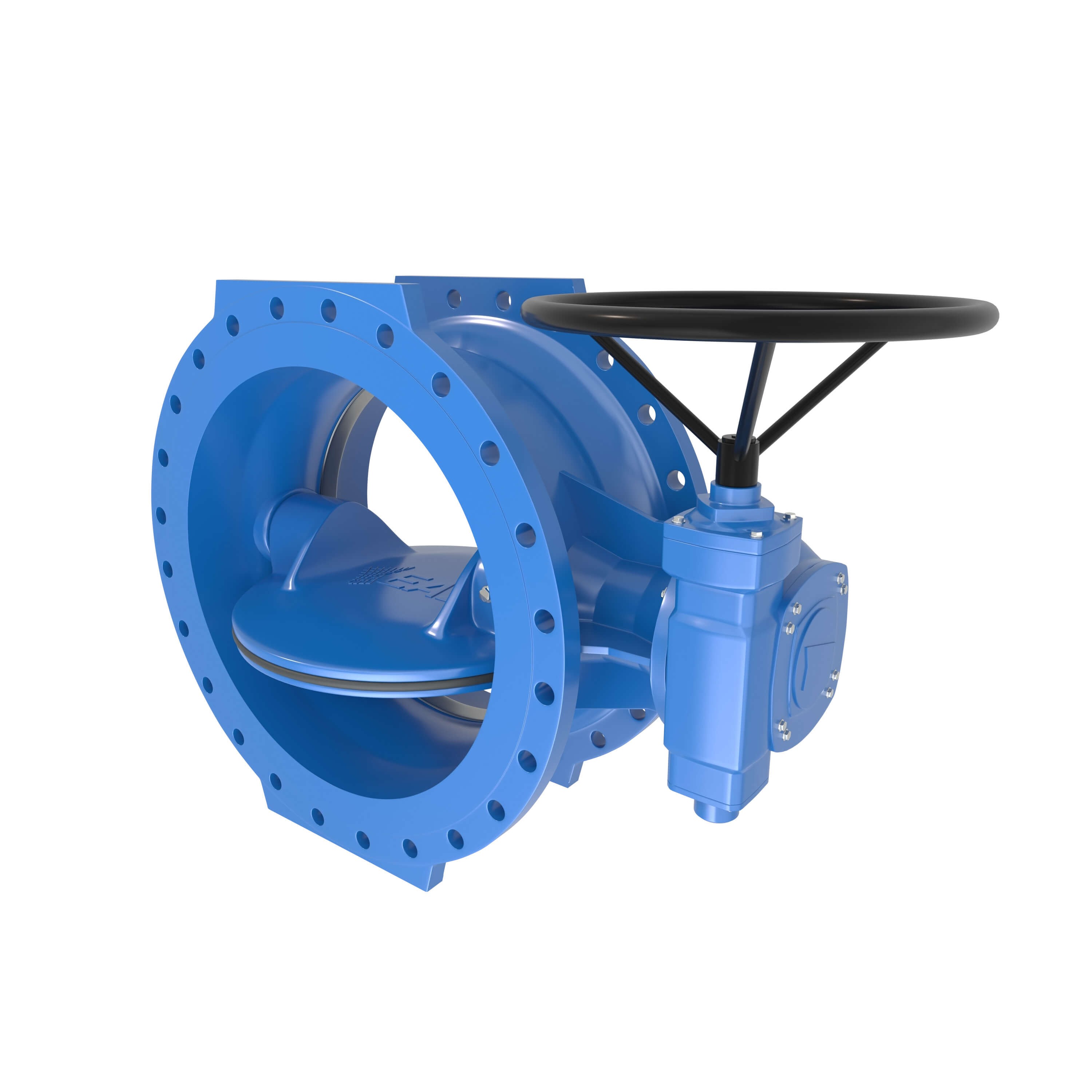

Поворотный затвор с двойным эксцентриситетом EAZ EKT

Наименование:
Поворотный затвор с двойным эксцентриситетом EAZ EKT

Изготовитель:

ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск,  поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.

Назначение:

Для установки в качестве запорного устройства на трубопроводах.

Основные характеристики:

Строительная длина корпуса:

• Короткая F4 – по ГОСТ 28908-91, Диск с двойным эксцентриком.
  Втулка крепления диска не требует техобслуживания.
• Седло корпуса – высоколегированная полированная наплавка; защищено от смещения, износо- и коррозионноустойчиво.
• Профильное уплотнение на диске заменяется без демонтажа диска.
• С самотормозящимся, полностью закрытым, не требующим техобслуживания червячным редуктором с механическим указателем положения.
• Вакуумная герметичность до 1 торр.

Технические данные

Тип затвора: Поворотно-запирающий диск с двойным эксцентриситетом

Тип конструкции проточной части корпуса: Неполное проходное сечение

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 100…2000 ( 2200…4000 по заказу)

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2, PN 25кгс/см2, PN 40 кгс/см2 по заказу

Рабочая среда: Питьевая вода, техническая вода, морская вода

Нормальное положение затвора: Полностью открыто / Полностью закрыто

Температура рабочей среды, °С: 0… +70°С

Присоединение к трубопроводу: Фланцевое

Герметичность по ГОСТ 9544-2015- класс: А

Материалы

Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали)

Крышка: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали)

Диск: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали), покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода)

Уплотнение диска: покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода)

Кольцевые уплотнения вала: EPDM, NBR

Вал: Марка стали нижнего и верхнего вала в соответствии с ГОСТ 5632-2014 нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75. Материал втулки вала латунь ЛС59-2. Гайка шпинделя: для питьевой воды – латунь по ГОСТ 5915-70, сточная вода - Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки». Тип вала под шток с проточкой под шпонку. 3 шт кольца уплотнения вала.

Марка стали прижимного кольца в соответствии с ГОСТ 5632-2014: 08х18н10

Марка стали уплотнительного кольца корпуса: 04Х19Н11М3

Тип покрытия элементов изделия в соответствии с требованиями GSK и ГОСТ 9.410-1998: Высококачественное эпоксидно-порошковое покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Тип редуктора: Червячный. Конструкция редуктора исключает проворот диска.

Категория размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях. По требованию заказчика поставляется изделие с максимальным показателем влагопылезащищённости редуктора и электропривода IP68.

Показатели надёжности

Средний полный ресурс, циклов (часов), не менее: 20000 циклов при электроуправлении и 5000 циклов в ручном режиме.

Вероятность безотказной работы: зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех.обслуживания.

Назначенные показатели

Назначенный срок службы: до 50 лет.
Назначенный ресурс, циклов (часов): до 42000 циклов при электроуправлении и 5000 циклов в ручном режиме.
Виды приводов: Ручной (маховик, шток), электрический.

Электроприводы:

Исполнение: Общепромышленное / Взрывозащищённое

Напряжение, В: зависят от: - скорости вращения выходного вала привода (от 4 до 180 об/мин); - типа электромотора (на пост./перем. ток, 2-/3-фазное питание, напряжение);
См. документацию производителя электропривода
