Обозначение

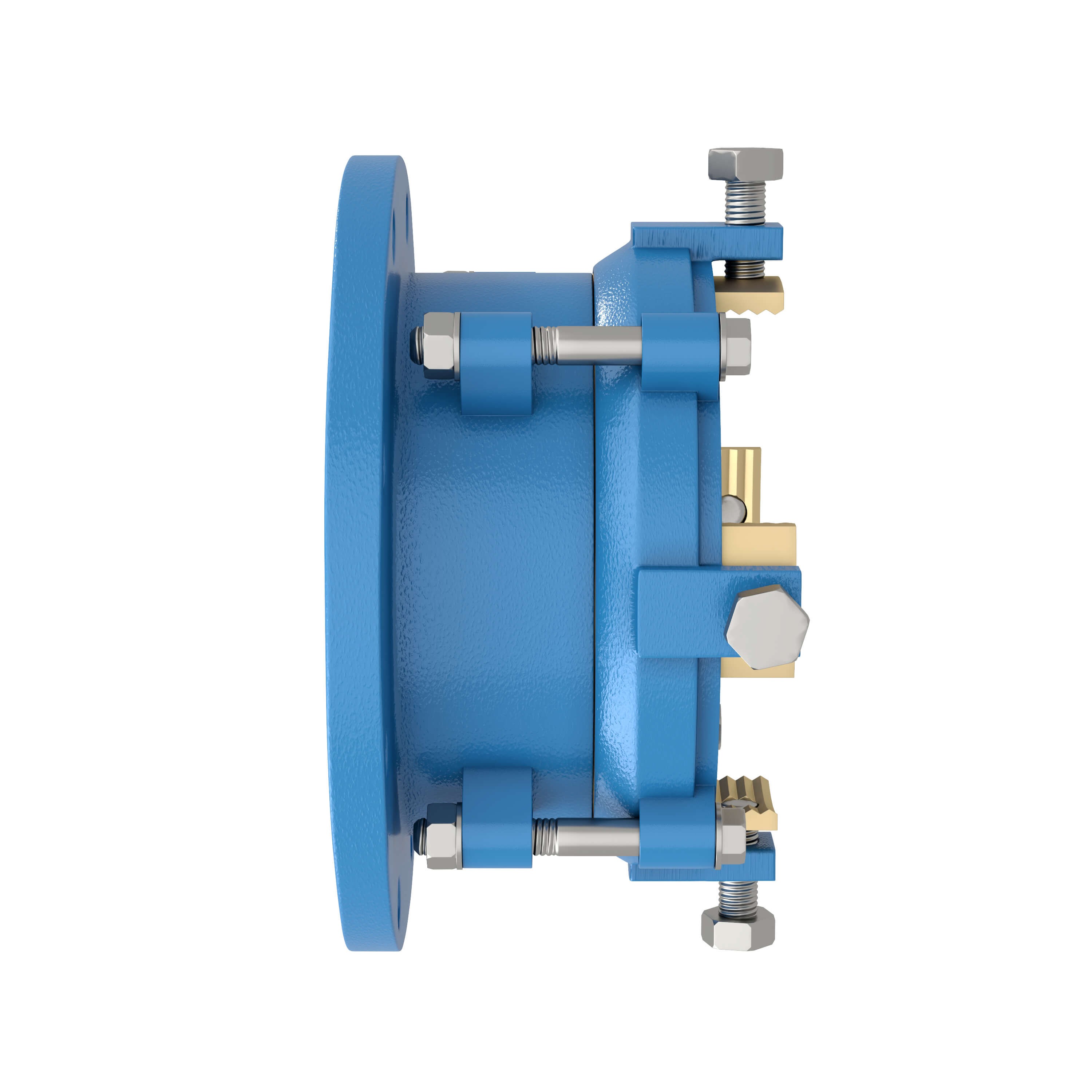

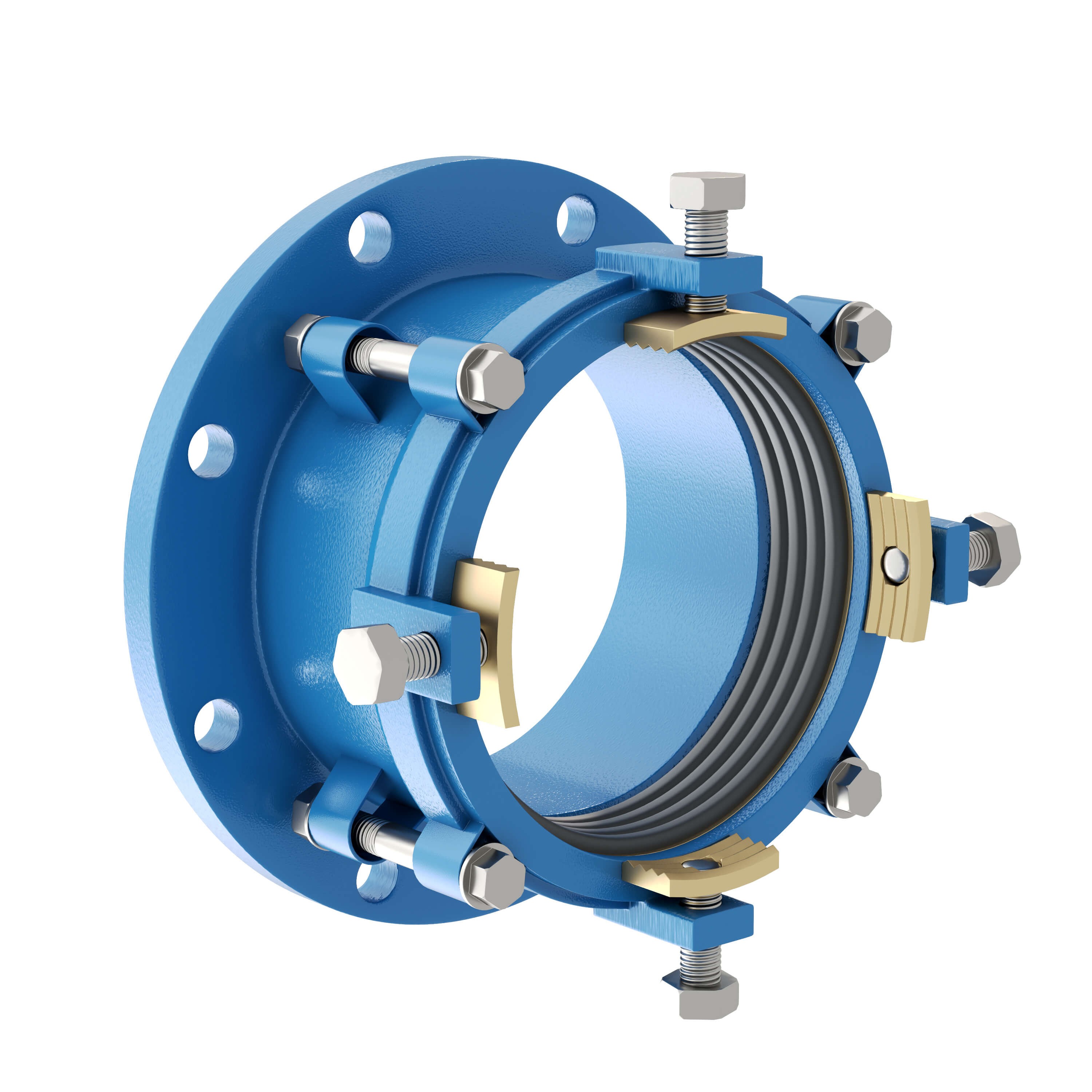

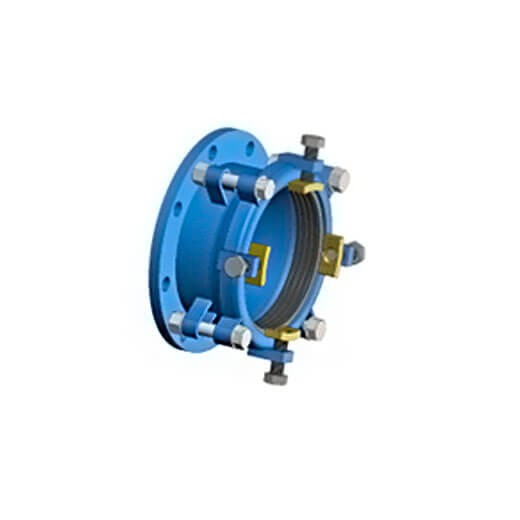

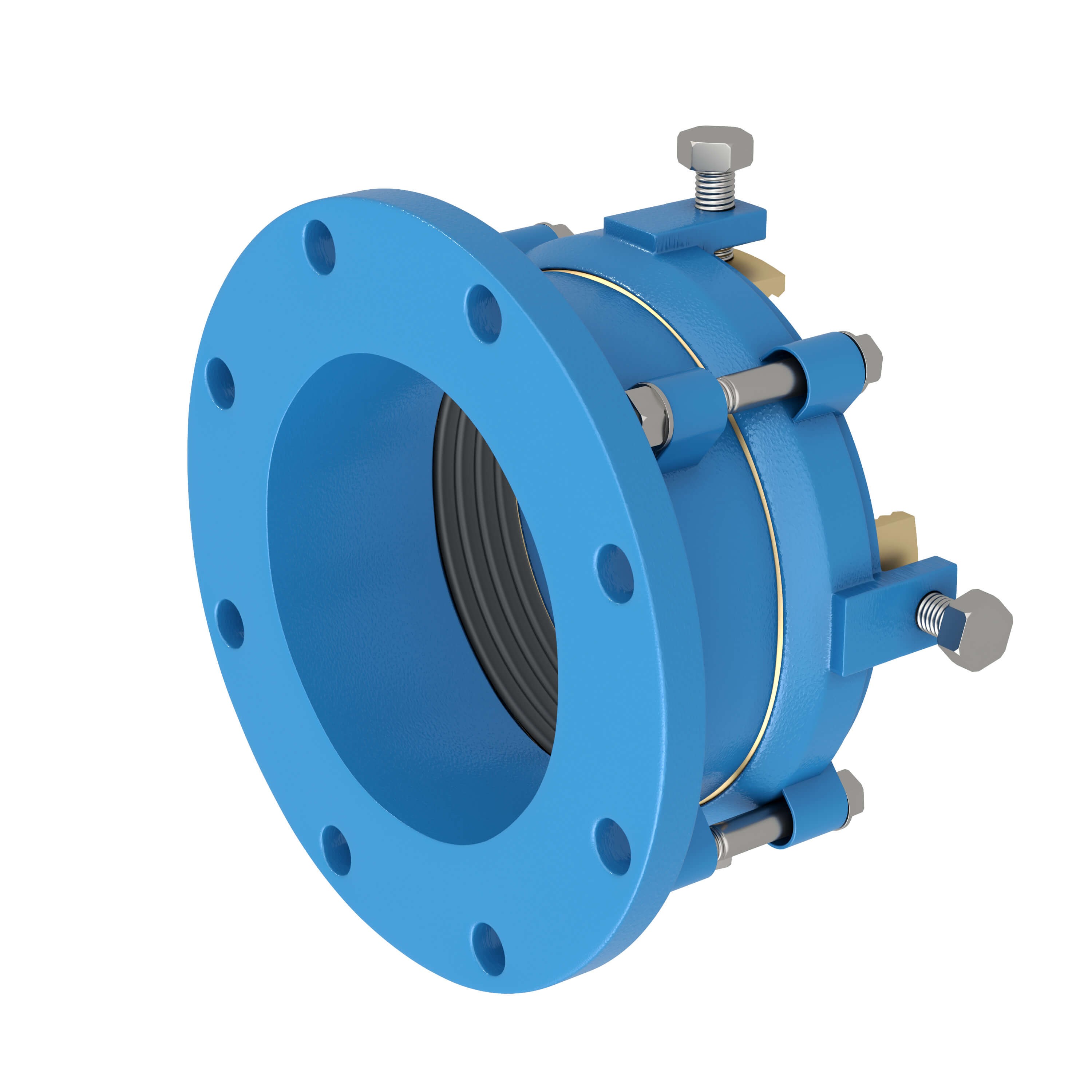

Фланцевый адаптер EAZ
Сведения о сертификации
Декларация соответствия ЕАЭС N RU Д-RU.РА03.В.59312/22 от 25.05.2022 по 16.05.2027
Наименование
Фланцевый адаптер EAZ
Изготовитель
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.
Назначение
Как соединительная арматура трубопроводов, транспортирующих воду для нужд хозяйственно-питьевого водоснабжения, канализационных и технологических систем, морской воды.
Основные характеристики
Предназначены в качестве соединительной арматуры трубопроводов, транспортирующих воду и другие жидкие вещества, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем.
Основные технические данные
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 50…2000
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2 PN 25кгс/см2 (PN 40 кгс/см2 по заказу).
Рабочая среда: Питьевая вода, техническая вода, канализационные стоки, морская вода.
Температура рабочей среды, °С: 0… +70°С
Категории размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).
Материалы основных деталей
Корпус: Сталь 20, Сталь 09Г2С
Крепёж: Болты, гайки класс прочности 8.8, оцинкованная сталь с антикоррозийным покрытием по ГОСТ Р 1759.0-87.
Уплотнения: Каучук этилен-пропилен-диеновый
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность
|
Ду, мм
|
Ру, МПа
|
L, мм
|
Присоединительные размеры фланца муфты по ГОСТ 12815
|
Наружный диаметр трубы,
мм
|
Масса кг
|
|
Диаметр фланца,
D, мм
|
Кол-во отв. n
|
Ду. отв. d
|
|
50
|
1,0
|
90
|
160
|
4
|
18
|
56,0÷72,0
|
5
|
|
65
|
1,0
|
90
|
180
|
4
|
18
|
72,0÷89,0
|
6
|
|
80
|
1,0
|
90
|
195
|
8
|
18
|
88,9÷108,0
|
7
|
|
100
|
1,0
|
90
|
215
|
8
|
18
|
108,0÷120,0
113,5÷128,7
|
8
|
|
125
|
1,0
|
90
|
245
|
8
|
18
|
138,9÷153,3
|
10
|
|
150
|
1,0
|
120
|
280
|
8
|
22
|
158,0÷172,0
167,5÷181,6
|
12
|
|
200
|
1,0
|
120
|
335
|
8
|
22
|
218,0÷235,0
|
16
|
|
250
|
1,0
|
120
|
390
|
12
|
22
|
272,0÷289,0
|
20
|
|
300
|
1,0
|
120
|
440
|
12
|
22
|
323,0÷339,4
|
25
|
|
350
|
1,0
|
165
|
500
|
16
|
22
|
370,0÷380,0
|
30
|
|
400
|
1,0
|
165
|
565
|
16
|
26
|
423,0÷433,0
|
36
|
|
450
|
1,0
|
165
|
615
|
20
|
26
|
473,0÷483,0
|
50
|
|
500
|
1,0
|
165
|
670
|
20
|
26
|
523,0÷533,0
|
56
|
|
600
|
1,0
|
165
|
780
|
20
|
30
|
613,0÷633,0
|
70
|
|
700
|
1,0
|
165
|
895
|
24
|
33
|
713,0÷733,0
|
90
|
|
800
|
1,0
|
165
|
1010
|
24
|
33
|
813,0÷833,0
|
100
|
|
900
|
1,0
|
165
|
1110
|
28
|
36
|
913,0÷933,0
|
130
|
|
1000
|
1,0
|
165
|
1220
|
28
|
39
|
1013,0÷1033,0
|
140
|
|
1200
|
1,0
|
165
|
1455
|
32
|
42
|
1213,0÷1233,0*
|
200
|
|
1400
|
1,0
|
165
|
1675
|
36
|
45
|
1413,0÷1433,0*
|
250
|
|
1600
|
1,0
|
165
|
1915
|
40
|
45
|
1613,0÷1633,0*
|
300
|
|
2000
|
1,0
|
165
|
2315
|
48
|
48
|
*
|
450
|
