Обозначение
Монтажная вставка EAZ DJ
Сведения о сертификации
Декларация соответствия ЕАЭС N RU Д-RU.РА03.В.59312/22 от 25.05.2022 по 16.05.2027
Наименование

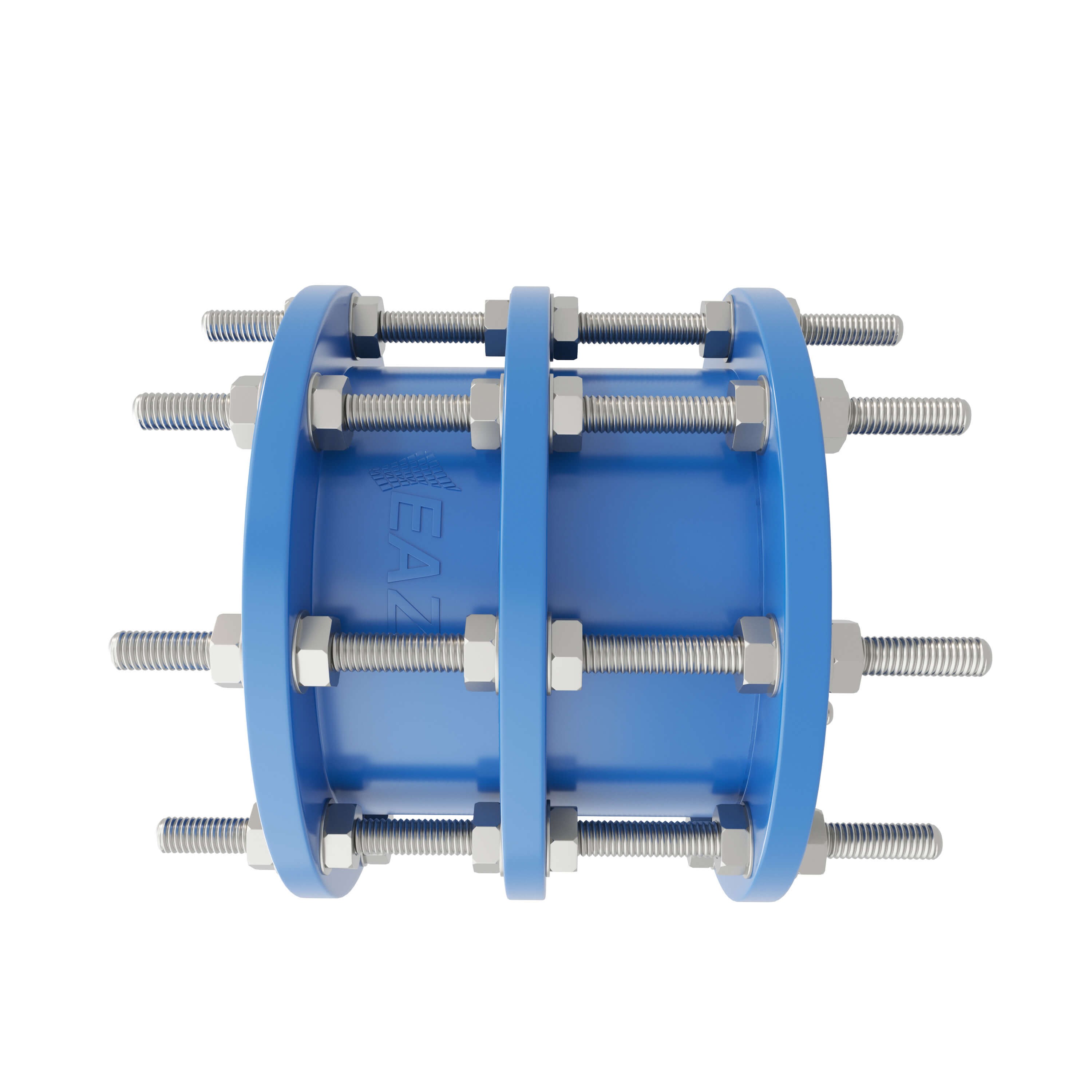

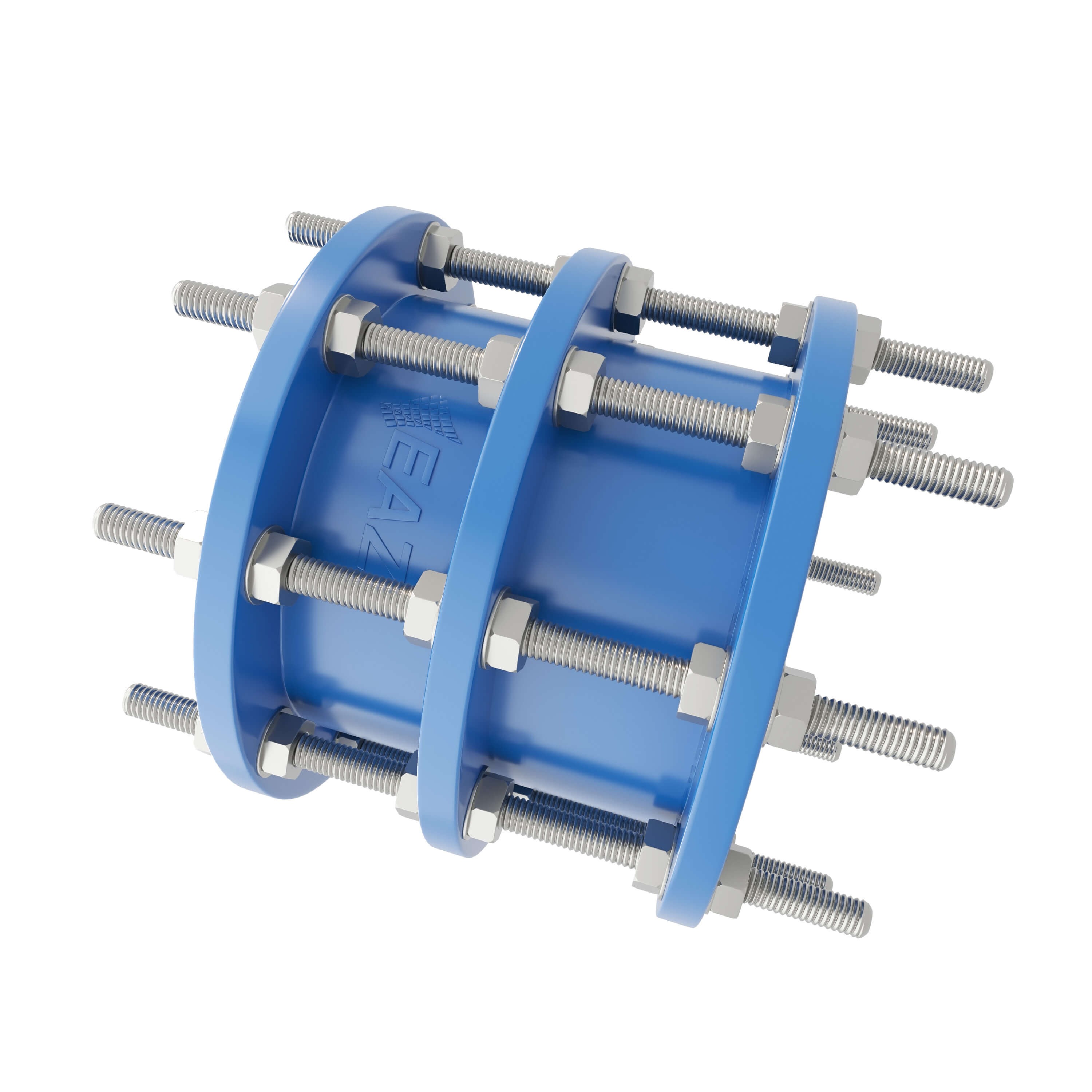

Демонтажная вставка EAZ 5025-DJ
Изготовитель
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.
Назначение
Как соединительная арматура трубопроводов, транспортирующих воду для нужд хозяйственно-питьевого водоснабжения, канализационных и технологических систем, морской воды.
Основные характеристики
Предназначена для компенсации продольных смещений в трубопроводах с фланцевыми соединениями. Для лёгкого монтажа и демонтажа арматуры. Телескопическое смещение фланцевой втулки и фланцевого адаптера
Основные технические данные
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 50…1600
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2 PN 25кгс/см2 (PN 40 кгс/см2 по заказу)
Рабочая среда: Питьевая вода, техническая вода, канализационные стоки, морская вода
Температура рабочей среды, °С: 0… +70°С
Категории размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).
Материалы основных деталей
Корпус: Сталь 20 (Конструкционная углеродистая качественная сталь по ГОСТ 1050-2013)
Присоединение Регулирование: 2 одинаковых фланца ГОСТ 12820-80 с обеих сторон. Двухстороннее регулирование.
Крепёж - шпильки: Нерж. сталь или термодиффузионное цинковое покрытие (ТДЦ).: Шпилька ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В». Болт ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В». Гайка ГОСТ 5915-70 «Гайки шестигранные класса точности В».
Крепёж - стяжные болты: Нерж. сталь.
Уплотнения: EPDM(чистая вода), NBR(сточная и техническая вода)
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность
