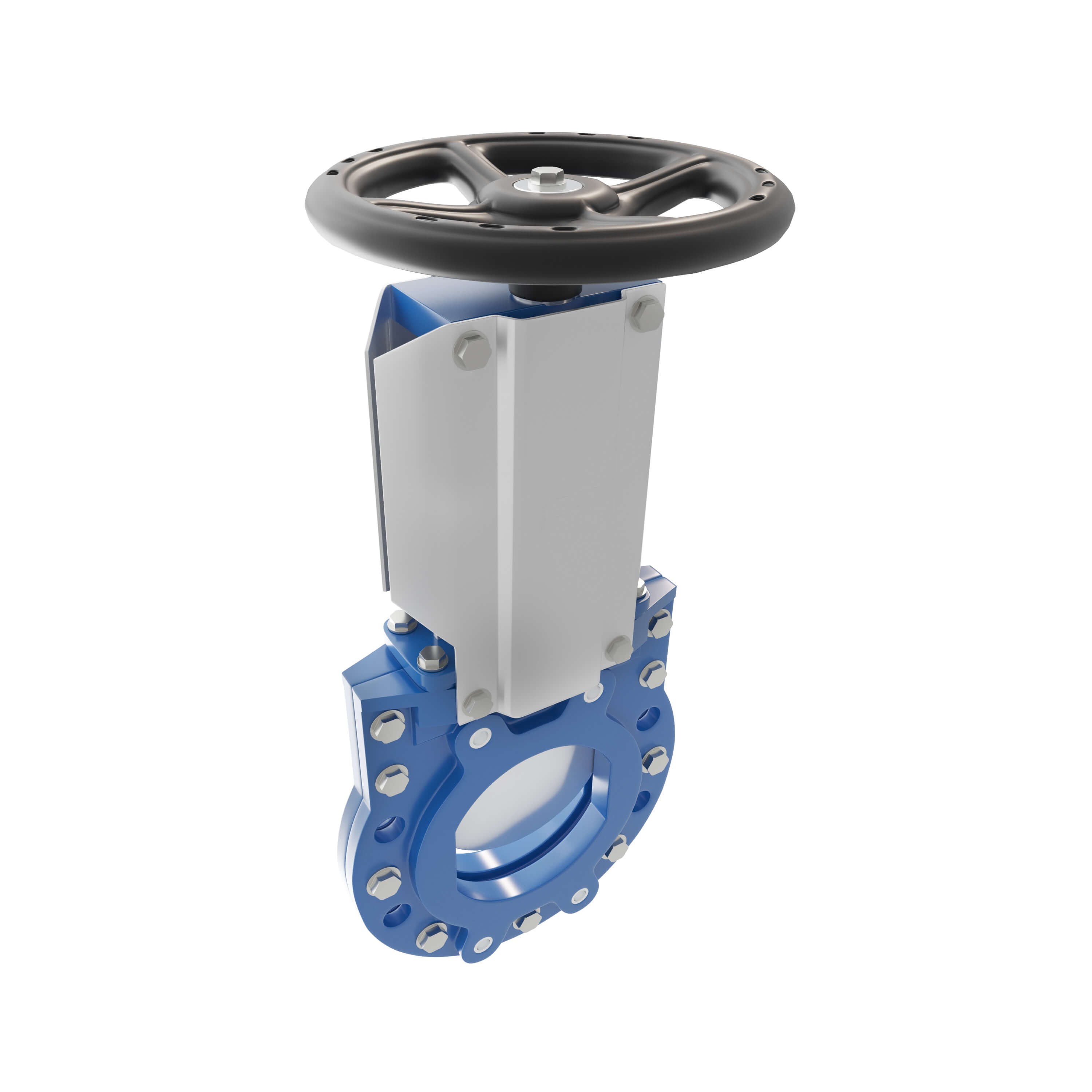

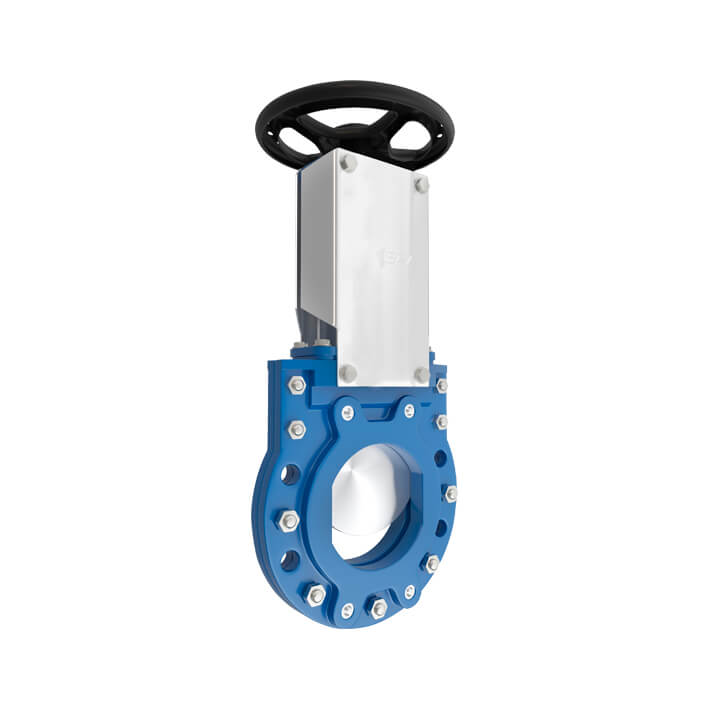

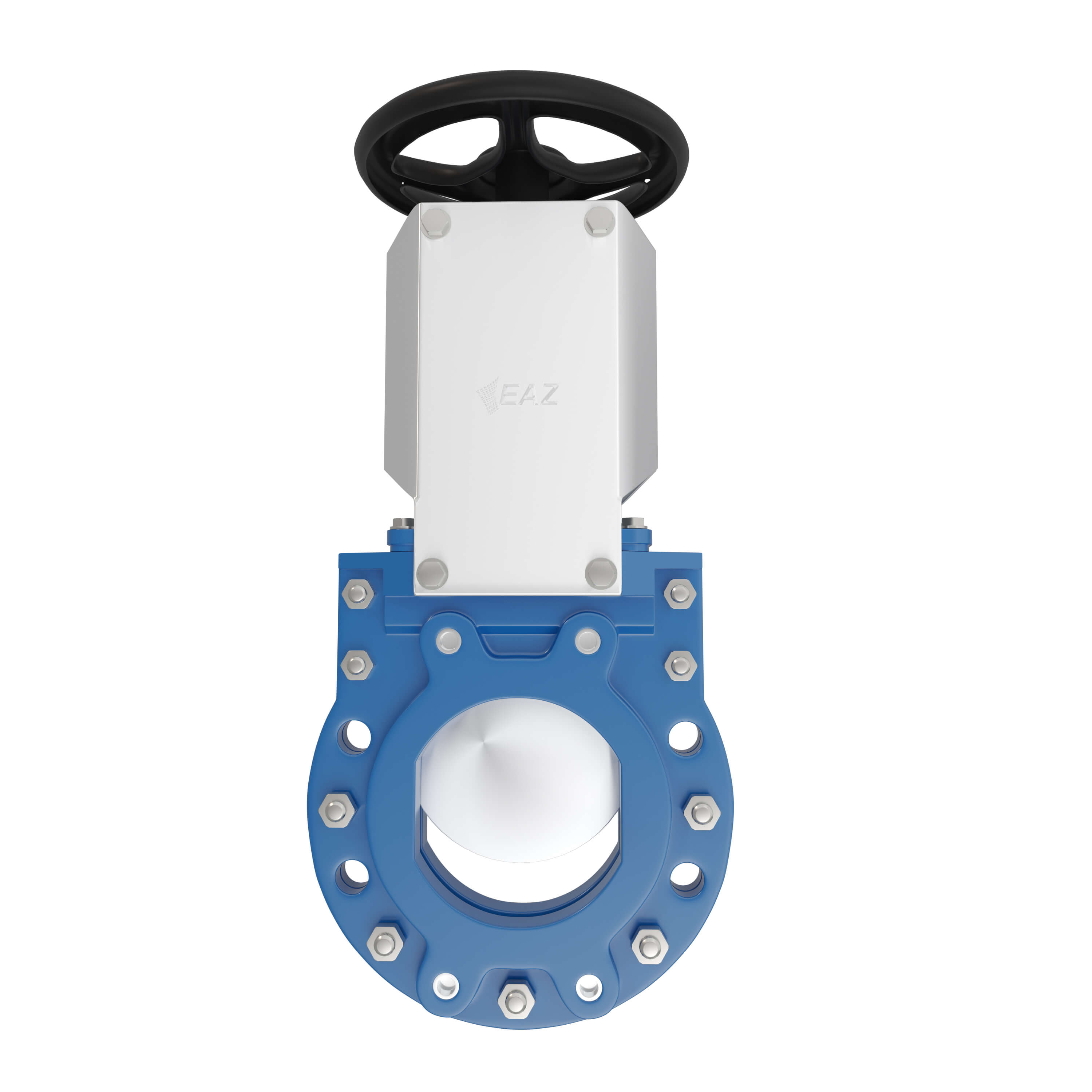

Наименование: Задвижка шиберно-ножевая EAZ ZT
Изготовитель: ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.
Назначение: Для установки в качестве запорного устройства на трубопроводах.
Основные характеристики: Строительная длина (DIN 3202 / K1) по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 20 по EN558. Фланцевое соединение как для PN 10 ГОСТ 33259-2015. Фланцевая; стяжная или конечная арматура без контрфланца при полном рабочем давлении. Полный фланец, свободный проход. Герметичность в обоих направлениях потока (только до максимально допустимого рабочего давления!).
Технические данные
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 50..1600
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»:PN 10 кгс/см2, PN 6 кгс/см2 ,PN 8 кгс/см2 , PN 6 кгс/см2 , PN 4 кгс/см2 , PN 2 кгс/см2
Рабочая среда: Техническая вода, канализационные стоки, морская вода.
Нормальное положение затвора: Полностью открыто / Полностью закрыто.
Температура рабочей среды, °С:0… +70°С.
Присоединение к трубопроводу: Межфланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015.
Герметичность по ГОСТ Р 9544-2015: Класс А.
Сведения о материалах основных деталей
Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50)
Крышка: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, серый чугун СЧ-25 по ГОСТ 1412-70).
Нож: Нержавеющая сталь марки 08Х18Н10.
Винты крышки: Нерж. сталь А2. (Возможно исполнение А4), углеродистая сталь с термодиффузионным цинковым покрытием.
Уплотнение шпинделя: О-образные кольца (сальники) из эластомера NBR.
Шпиндель: Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75 . Гайка шпинделя: латунь- ГОСТ 5915-70.
Уплотнение: PTFE.
Сальниковый узел: Углеродистая сталь ГОСТ 1050-2013.
Подшипник: GCr15.
Штурвал: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки».
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.
Категории размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). По требованию заказчика поставляется задвижка с электроприводом (гидроприводом, пневмоприводом) с максимальным показателем влагопылезащищенности IP68.
Показатели надёжности
Средний полный срок службы, лет, не менее: 20 лет.
Средний полный ресурс, циклов, не менее: 1000 - в ручном режиме; 8000 - при электроуправлении.
Вероятность безотказнойработы: зависит от условий эксплуатации и соблюдения, рекомендаций производителя по режиму эксплуатации и тех.обслуживания. Эксплуатация только в безкавитационном режиме!
Назначенные
Назначенный срок службы: до 50 лет.
