Щитовые затворы из полимерного материала предназначены для установки в камерах на канализационной сети с целью герметичного перекрытия канала, а также для регулирования потока рабочей среды.
Существенным преимуществом щитового затвора из полиэтилена является отсутствие коррозии на его поверхности. Вследствие гладкости внутренних поверхностей полиэтиленовых деталей не происходит образование отложений, способных с течением времени полностью блокировать запорно-регулирующую арматуру. Щитовой затвор двухстороннего действия, соответствующий данному техническому заданию, изготавливается с целью замены затворов устаревшей конструкции на затворы с полимерным корпусом и щитом из высокомолекулярного полиэтилена (РЕ-1000), что позволит повысить надежность и срок службы изделия в условиях коррозионной агрессивной среды.
Условия работы щитового затвора:
Рабочая среда – хозяйственно-бытовые стоки сточная жидкость с температурой от +4°до +40°С;
Температура окружающего воздуха – от –30°до +40°С;
Тип канала – железобетонный;
Уровень воды в канале 0 ÷ 100% заполнения;
Максимальный напор рабочей среды:
- в направлении прижатия уплотняющего элемента – 10 м водяного столба (1,0 бар);
- в направлении отжима уплотняющего элемента – 5 м водяного столба (0,5 бар).
Технические требования к конструкции изделия.

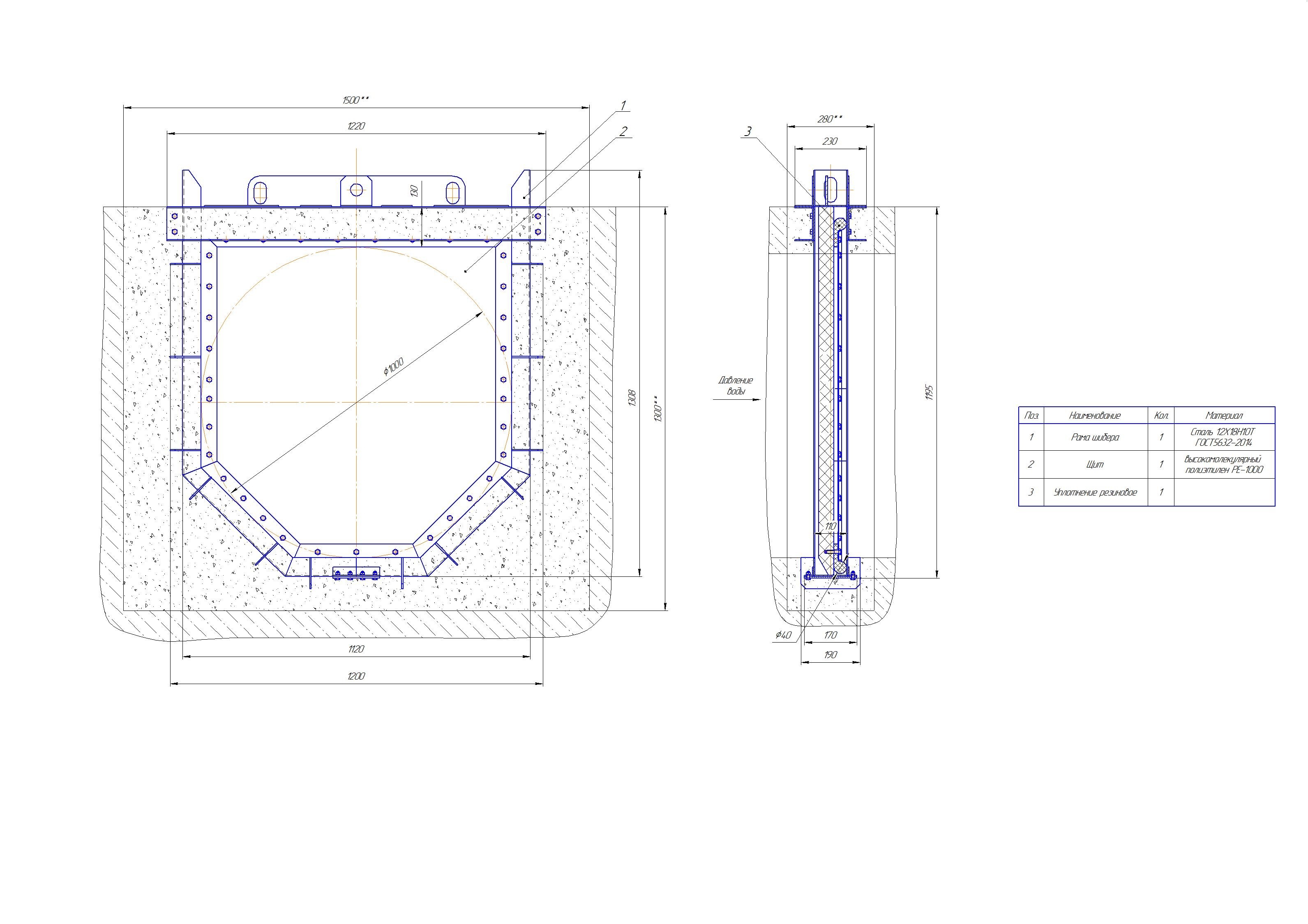

Конструкция щитового затвора должна быть выполнена в виде сборного корпуса и прижимного щита из полимерного материала, устойчивого к воздействию агрессивной среды, с опорно-подъемным устройством из нержавеющей стали;
Конструкция щитового затвора должна иметь минимальное количество сварных и болтовых соединений. Боковые направляющие корпуса затвора из полимерного материала по высоте должны иметь не более одного соединения;
Конструкция и габаритные размеры составных частей затвора из нержавеющей стали должны обеспечивать возможность их демонтажа и подъема на поверхность через проем канализационного люка диаметром 600 мм.;
Конструкция затвора должна обеспечивать удобный доступ к сборочным единицам, для сборки, настройки, контроля, технического обслуживания и проведения ремонта;
В боковых направляющих корпуса должны быть предусмотрены закладные элементы с шагом не более 1200 мм, но не менее 3 штук;
В боковых направляющих корпуса затвора и на щите предусмотреть клиновые прижимные элементы;
Корпус затвора должен иметь форму и размеры, обеспечивающие прохождение потока рабочей среды без снижения пропускной способности канала;
На корпусе щитового затвора должен быть установлен уплотняющий кольцевой элемент, выполненный из кислотощелочестойкой резины марки ТМКЩ по ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия», с креплением в паз формы «ласточкиного хвоста» с прижимным кольцом из нержавеющей стали;
Корпус и щит затвора не должны иметь полости и ниши, образующие места скопления рабочей жидкости и механических загрязнений;
Ножевой запорный элемент должен иметь прижимное устройство (форма ножевого элемента в лотковой части выполняется по гидравлическому радиусу);
Ходовая передача винт-гайка подъемного устройства затвора должна находиться внутри герметичной полости, изолированной от воздействия рабочей среды во всех положениях щита;
Тип привода: – ручной, электропривод, гидропривод (поставка осуществляется по требованию Заказчика);
В лотковой части щита должен быть предусмотрен ножевой элемент из нержавеющей стали;
Хвостовик подъемного устройства (винт) должен иметь размер квадрата 65x65 мм;
Подъемное устройство затвора должно иметь конструкцию с ходовой передачей винт-гайка, не требующей технического обслуживания;
Проходное сечение и прижимной щит затвора должны иметь круглую или овальную форму, исходя из требуемых размеров, в зависимости от конструкции канала (допускается в верней части проходного сечения затвора открытие щита не менее 95% площади проходного сечения);
Длина штанги-надставки указывается в спецификации на стадии проведения конкурсной процедуры;
Количество оборотов при полном открытии или закрытии щитового затвора в зависимости от диаметра проходного сечения не должно превышать следующих значений:
от 600 ÷ до 1000 мм не более 110 оборотов;
от 1200 ÷ до 2000 мм не более 150 оборотов;
Щитовой затвор в закрытом положении должен обеспечивать герметичное перекрытие канала при воздействии давления рабочей среды.
Класс герметичности – D по ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов».
Материалы, применяемые в конструкции затвора, должны обладать химической устойчивостью к агрессивному воздействию рабочей среды и локальной среды выделяемых газов, и не должны образовывать электрохимическую пару при контакте с рабочей средой.
Корпус – РЕ-1000 (высокомолекулярный полиэтилен);
Щит – РЕ-1000 (высокомолекулярный полиэтилен);
Ходовой винт – нержавеющая сталь марки 10Х17Н13М2Т (AISI316Ti);
Ходовая гайка и опорный подшипник – композитный материал, устойчивый к агрессивному воздействию рабочей среды;
Опорная рама и корпус подшипника подъемного устройства – нержавеющая сталь 12Х18Н10Т (AISI 321);
Крепежные изделия – нержавеющая сталь марки А4;
Боковые направляющие корпуса – закладные элементы из нержавеющей стали 12Х18Н10Т (AISI 321);
Уплотняющий элемент – кислотощелочестойкая резина марки ТМКЩ по ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия»;
В бетонируемой и неразборной части корпуса затвора не допускается применение каких-либо изнашиваемых деталей.
