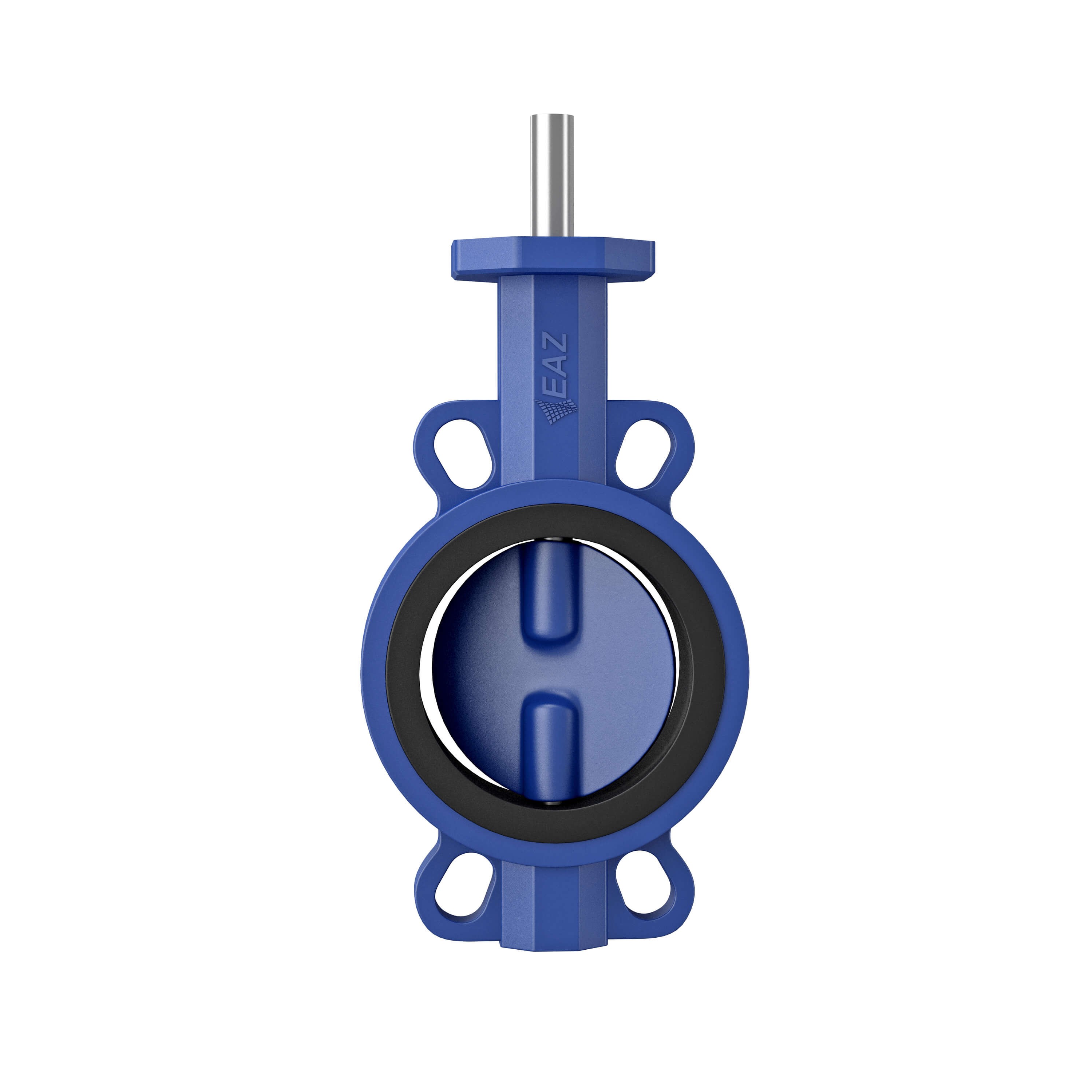

Основные технические данные
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 40…600 (700…1400 по заказу)
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2, PN 25кгс/см2. (PN 40 кгс/см2 по заказу)
Рабочая среда: Питьевая Вода, Техническая вода
Нормальное положение затвора: Полностью открыто / Полностью закрыто
Температура рабочей среды, °С: 0… +70°С
Диск ВЧШГ: 0… +70°С
Присоединение к трубопроводу: Фланцевое
Герметичность по ГОСТ 9544-2015- класс: А
Макс. скорость потока при открытом диске: PN 10 – 3 м/с, PN 16 – 4 м/с
Сведения о материалах основных деталей
Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).
Диск: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).
Уплотнительная манжета: EPDM (каучук на основе сополимера этилена, пропилена и диенового мономера)
Вал: Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.
Категория размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях. По требованию заказчика поставляется изделие с максимальным показателем влагопылезащищённости редуктора и электропривода IP68.
Показатели надёжности:
Средний полный срок службы, лет, не менее: 10 лет
Средний полный ресурс, циклов (часов), не менее: до 5000 циклов при электроуправлении и 500 циклов в ручном режиме
Вероятность безотказной работы: зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех. обслуживания
Назначенные показатели:
Назначенный срок службы: до 50 лет
Назначенный ресурс, циклов (часов): до 5000 циклов при электроуправлении и 500 циклов в ручном режиме
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 40…600 (700…1400 по заказу)
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2, PN 25кгс/см2. (PN 40 кгс/см2 по заказу)
Рабочая среда: Питьевая Вода, Техническая вода
Нормальное положение затвора: Полностью открыто / Полностью закрыто
Температура рабочей среды, °С: 0… +70°С
диск ВЧШГ: 0… +70°С
Присоединение к трубопроводу: Фланцевое
Герметичность по ГОСТ 9544-2015- класс: A
Макс. скорость потока при открытом диске: PN 10 – 3 м/с PN 16 – 4 м/с
Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).
Диск: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).
Уплотнительная манжета: EPDM (каучук на основе сополимера этилена, пропилена и диенового мономера)
Вал: Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.
