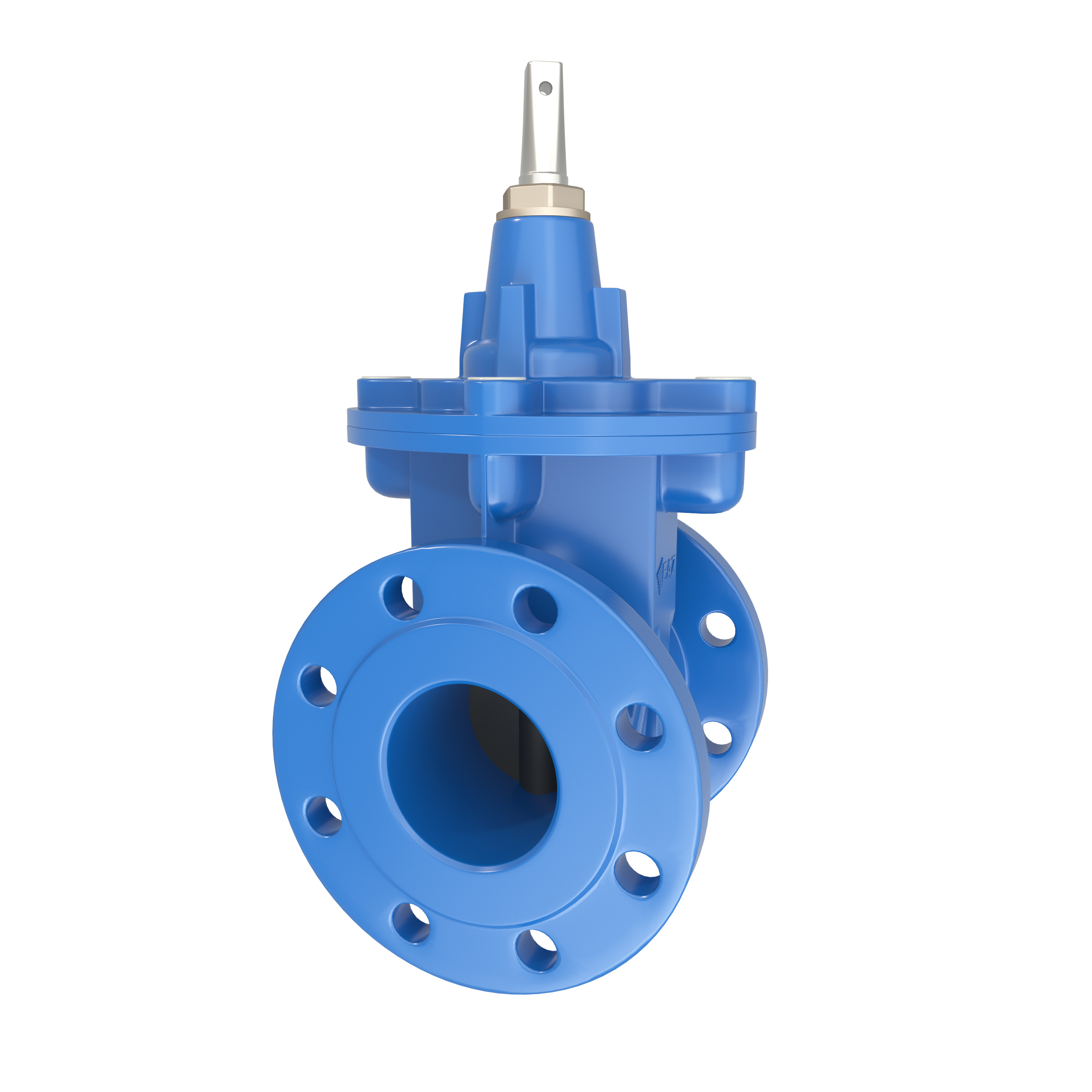

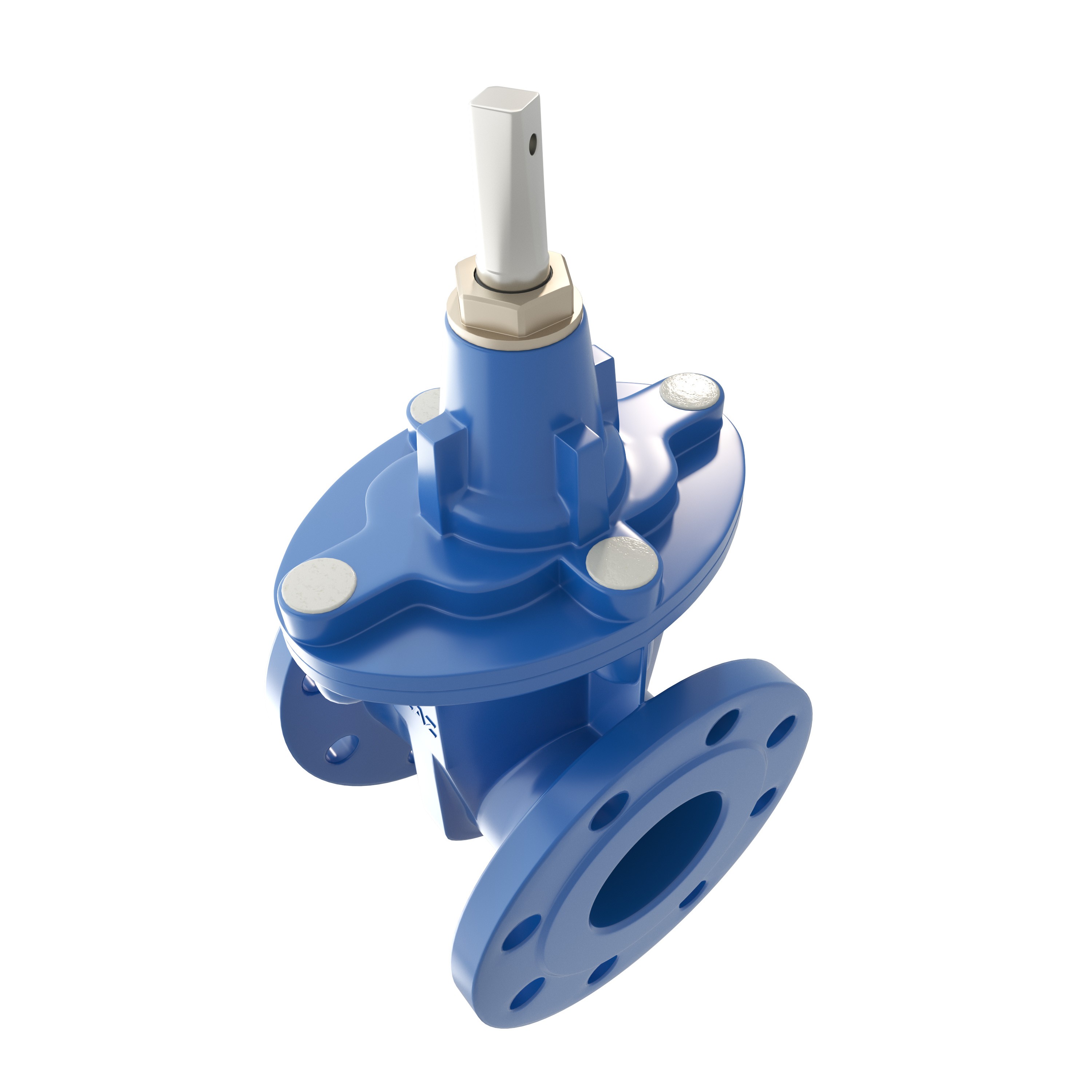

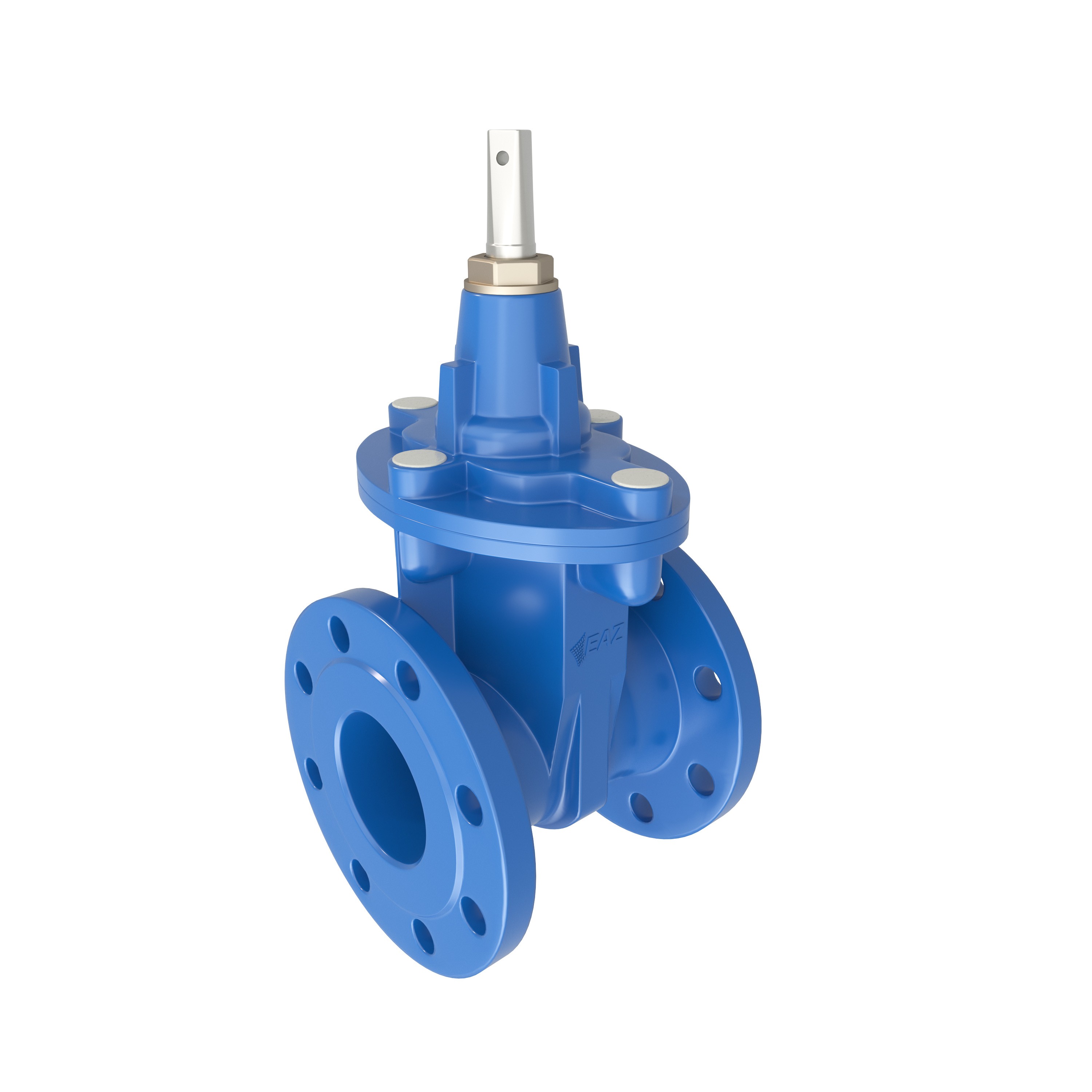

Задвижка клиновая EAZ EK F4 c обрезиненным клином

Наименование:

Задвижка клиновая EAZ  EK F4 c обрезиненным клином

Изготовитель:

ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск,  поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.

Назначение:

Для установки в качестве запорного устройства на трубопроводах.

Основные характеристики:

Строительная длина корпуса:

• Широкая F5 – ряд 1 по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 15 по EN558.
• Средняя F3 – ряд 2 по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 3 по EN 558.
• Короткая F4 – ряд 3 по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 14 по EN 558.
• Тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 25. Конструкция, размеры и общие технические требования».
• Не требующее технического обслуживания.

Каталожный лист лист EAZ EKB

Основные технические данные

Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 40…1200

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2,  PN 25кгс/см2. (PN 40 кгс/см2 по заказу)

Рабочая среда: Питьевая вода, техническая вода, канализационные стоки, морская вода

Нормальное положение задвижки: Полностью открыто / Полностью закрыто

Температура рабочей среды, °С: 0… +70°С

Присоединение к трубопроводу: Фланцевое

Герметичность по ГОСТ Р 9544-2015: А

Способ монтажа задвижки: Колодезным и бесколодезным способом

Тип задвижки, в соответствии с ГОСТ 5762-2002: С клиновым запирающим элементом

Тип конструкции проточной части корпуса изделия в соответствии с ГОСТ 5762-2002: Полнопроходной

Сведения о материалах основных деталей

Тип формообразования корпуса изделия в соответствии с ГОСТ 5762-2002: Литая

Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Крышка: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Клин: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали), покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода). Направляющие клина из PTFE.

Винты крышки: Нерж. сталь А2. (Возможно исполнение А4).

Уплотнение шпинделя: О-образные кольца (сальники) из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода).

Шпиндель по ГОСТ 5632-2014: Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75. Гайка шпинделя: для питьевой воды – Марка латуни втулки шпинделя лс59-2 в соответствии с  ГОСТ 15527-2004. сточная вода - Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки». Марка латуни втулки шпинделя лс59-2 в соответствии с  ГОСТ 15527-2004.

Тип шпинделя в соответствии с ГОСТ 5762-2002: Невыдвижной.

Тип направляющей втулки шпинделя: Втулка утоплена в голову задвижки и зафиксирована от выкручивания.

Тип фиксации втулки шпинделя: Стальное 65Г стопорное кольцо в соответствии с ГОСТ 14959-2016.

Тип защиты узла уплотнения шпинделя: Пыльник со смазкой, EPDM для питьевой воды, NBR для технической очищенной воды.

Тип гайки клина: Гайка клина вставляется в клин, для возможности замены. Обеспечивает равномерную (без перекосов) посадку клина.

Материал направляющих клина в соответствии с ГОСТ 10589-2016: Политетрафторэтилен (PTFE).

Материал крепежных элементов задвижки в соответствии с ГОСТ ISO 2081-2017: Оцинкованная сталь с антикоррозийным покрытием. Марка стали 20 ( гальваническая сталь)крепежных элементов задвижки по физико-механическим свойствам.

Тип покрытия внутренних и внешних поверхностей корпуса задвижки, нанесенное в соответствии со стандартами GSK и ГОСТ 9.410-1998: Высококачественное эпоксидно-порошковое покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.
Категории размещения:  Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). По требованию заказчика поставляется задвижка с электроприводом (гидроприводом, пневмоприводом) с максимальным показателем влагопылезащищенности IP68. Задвижки могут быть заказаны в версии для бесколодезной установки. Конструкция герметична. Задвижка может находиться в затопляемых местах без риска попадания жидкости извне внутрь. (Возможен вариант изготовления с греющим кожухом).

Показатели надёжности

Средний полный ресурс, циклов (часов), не менее: 12000 циклов при электроуправлении. 5000 циклов в ручном режиме.

Вероятность безотказной работы: зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех.обслуживания.

Назначенные показатели

Назначенный срок службы: до 50 лет.

Назначенный ресурс, циклов (часов): до 15000 циклов при электроуправлении. До 5000 циклов в ручном режиме.
