Наименование

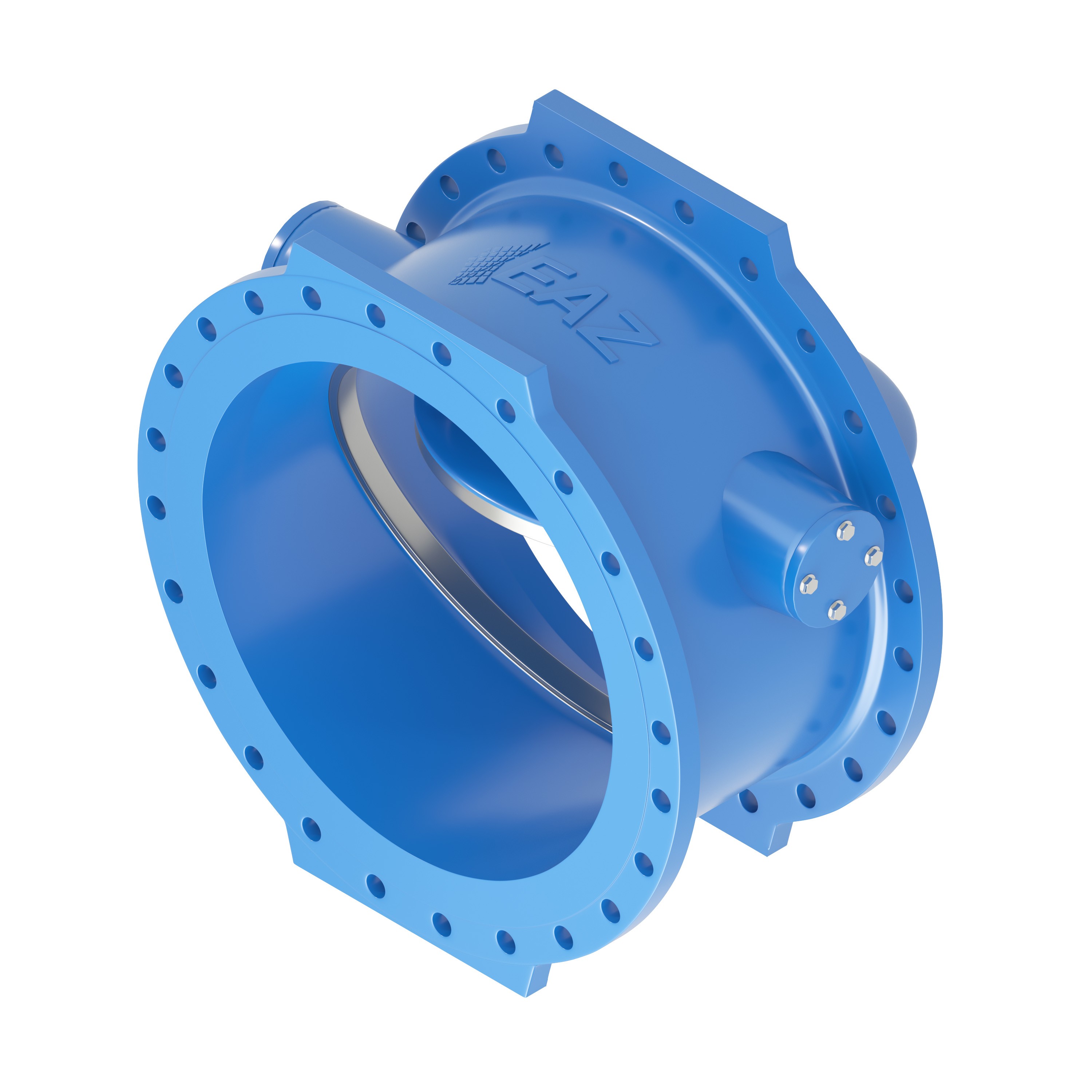

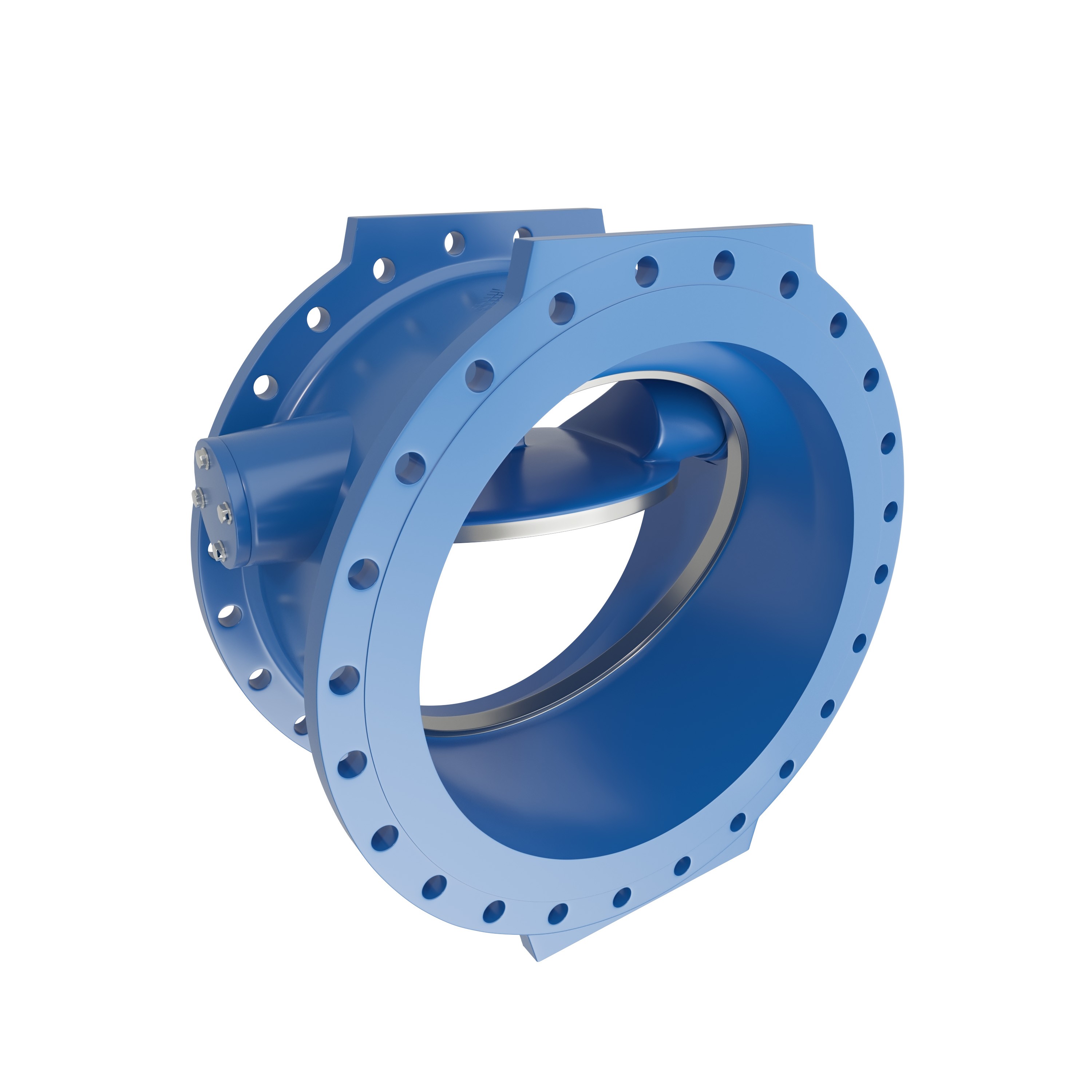

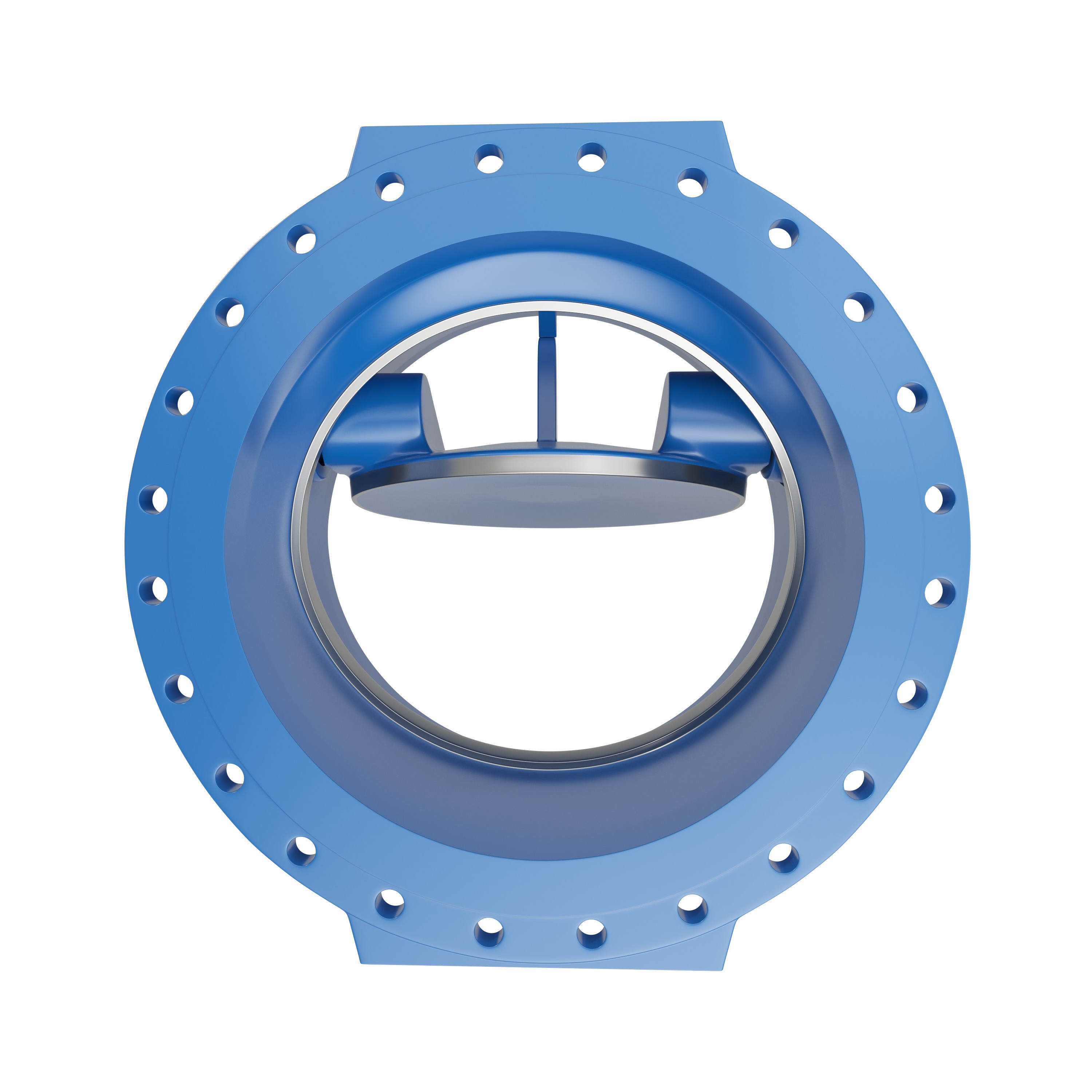

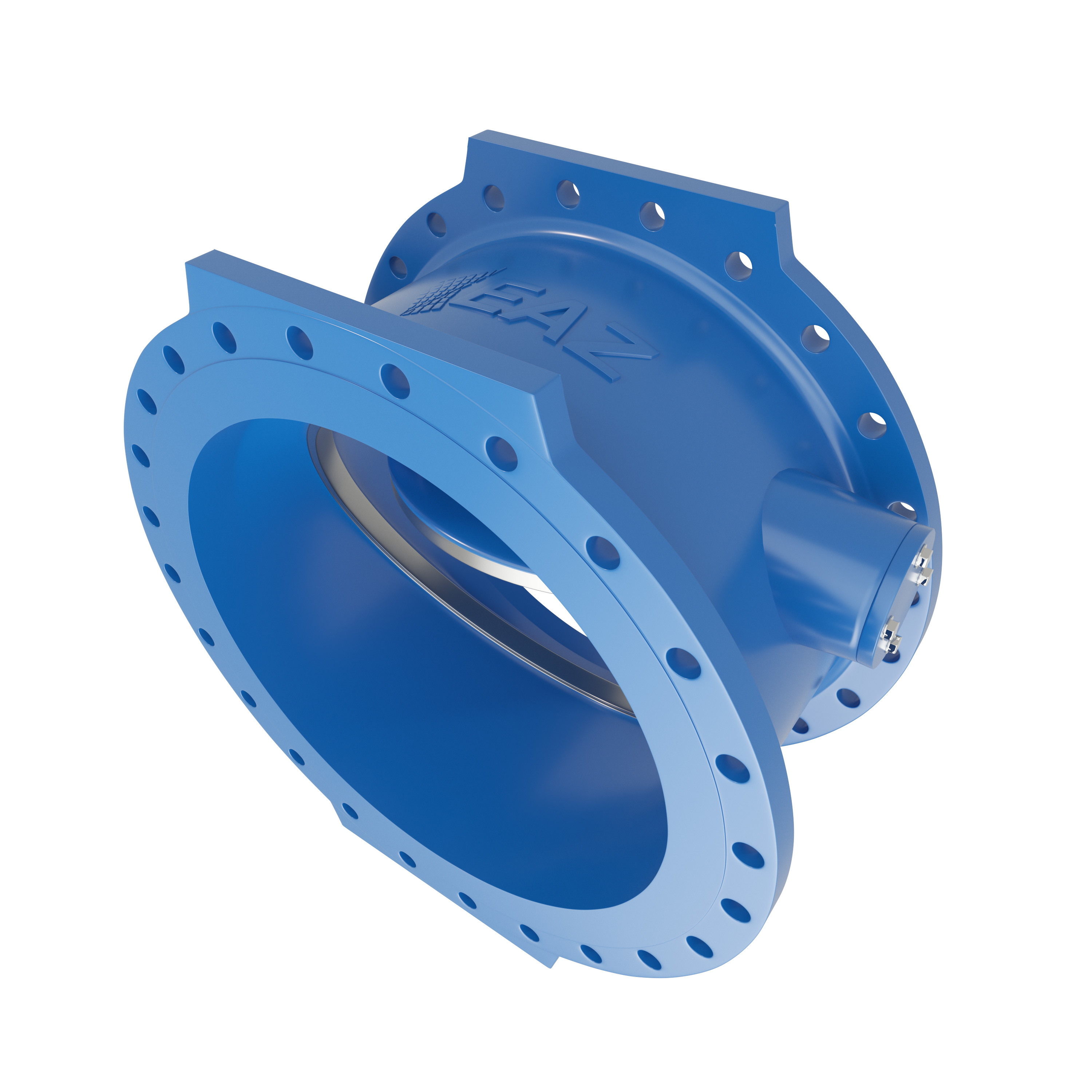

Клапан обратный дисковый, с наклонным седлом EAZ SMR
Изготовитель
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.
Назначение
Для предотвращения обратного потока среды на трубопроводах
Основные характеристики
Строительная длина корпуса:
Короткая F4 – ряд 3 по ГОСТ 3326-86, серия 14 по EN 558.
Тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 25. Конструкция, размеры и общие технические требования».
Компактная конструкция.
Время закрытия меньше: на 30% короче путь закрытия диска благодаря наклонному седлу.
Износо- и коррозионно-устойчивое герметичное седло. Нет движущихся деталей снаружи.
Малые потери давления благодаря свободно колеблющемуся диску. С демпфером либо без демпфера
Технические данные
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 200…1600.
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 10 кгс/см2, PN 16 кгс/см2, PN 25кгс/см2. (PN 40 кгс/см2 по заказу).
Рабочая среда: Питьевая вода, техническая вода, канализационные стоки (очищенные), морская вода.
Нормальное положение затвора: Полностью открыто / Полностью закрыто.
Температура рабочей среды, °С: 0…+70°С.
Присоединение к трубопроводу: Фланцевое.
Герметичность по ГОСТ Р 9544-2015: А - утечки при закрытом затворе не допускаются; достигается давлением на обратную сторону диска от 5 м вод.ст.
Максимальная скорость потока (стабильного): PN 10 – 3 м/с; PN 16 – 4 м/с.
Минимальная скорость потока при монтаже клапана в вертикальном положении: 1,6 м/с.
Перепад давления на закрытом диске: Не более максимально допустимого рабочего давления.
Защита от коррозии: Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.
Материалы
Корпус: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).
Диск: Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали). Высококачественное эпоксидное покрытие толщина слоя не менее 250 мкм.
Вал: Нерж. сталь 40Х13 по ГОСТ 5949-75
Опора вала: Бесцинковя бронза
Седло: Наплавка из стали 08Х18Н10, сверхчистовая обработка
Категории размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).
Показатели надёжности
Средний полный срок службы, лет, не менее: 50 лет
Средний полный ресурс, циклов, не менее: 5000 циклов
Вероятность безотказной работы: зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех. обслуживания
Назначенные показатели
Назначенный срок службы: до 50 лет
Назначенный ресурс, циклов: до 10000 циклов
