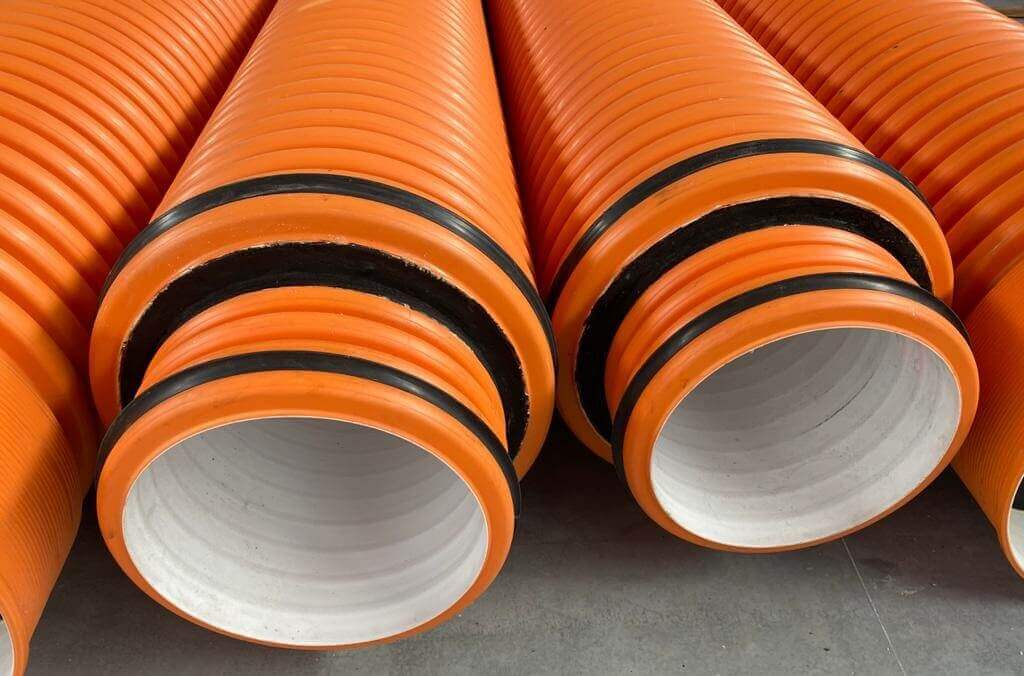

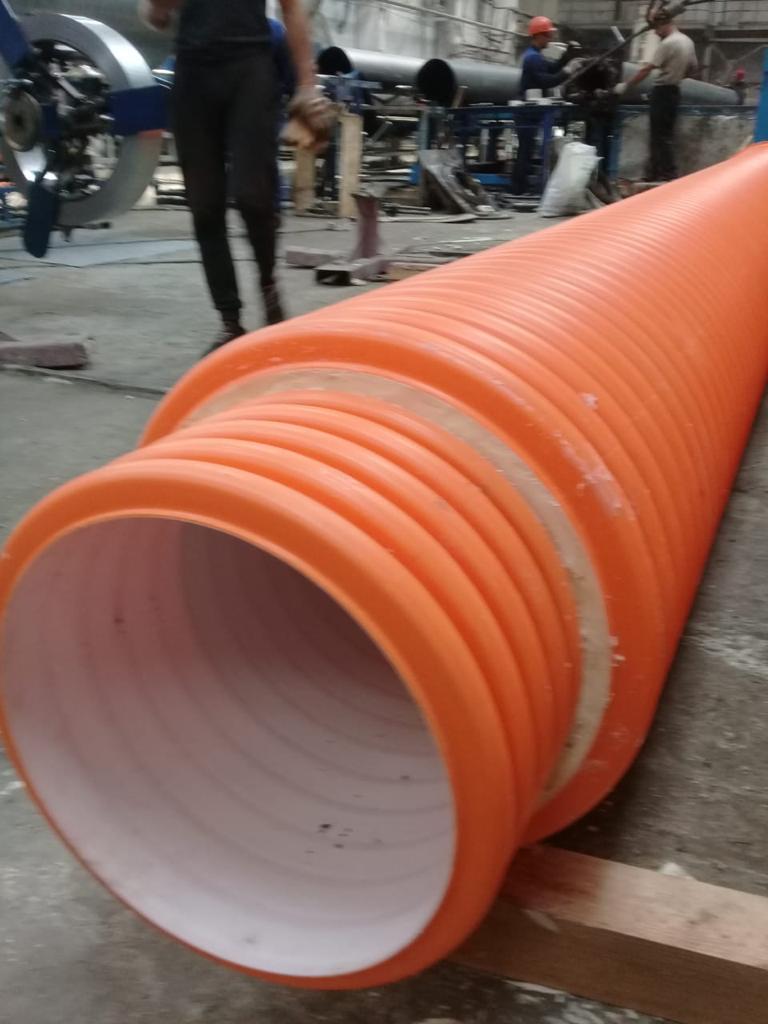

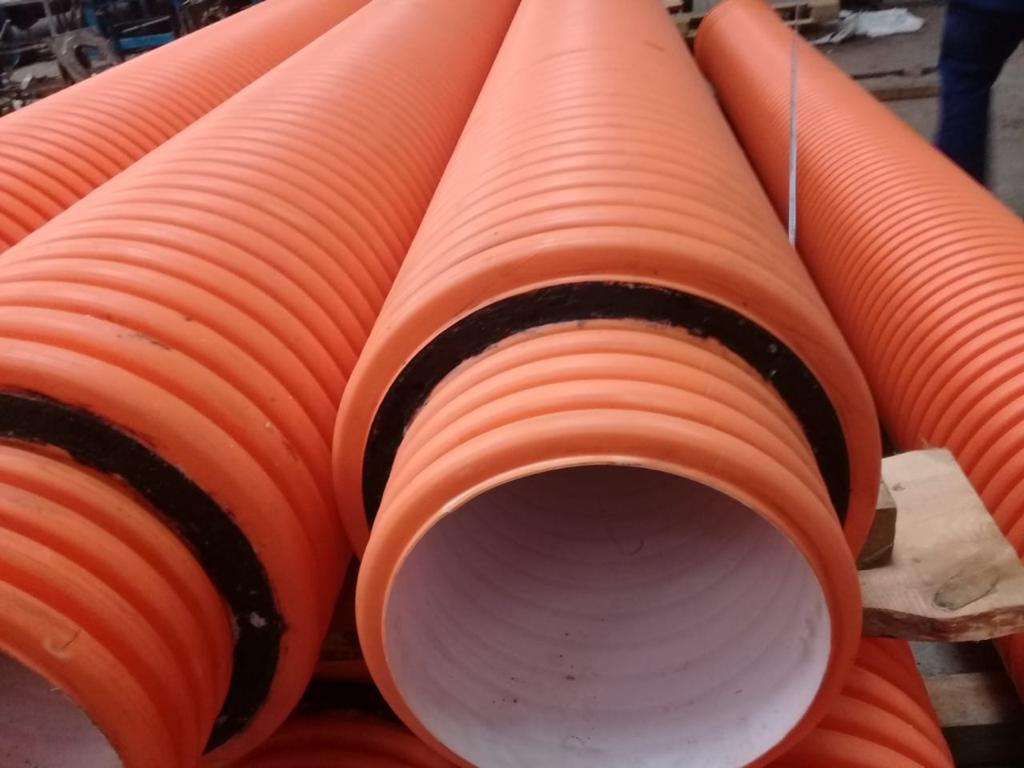

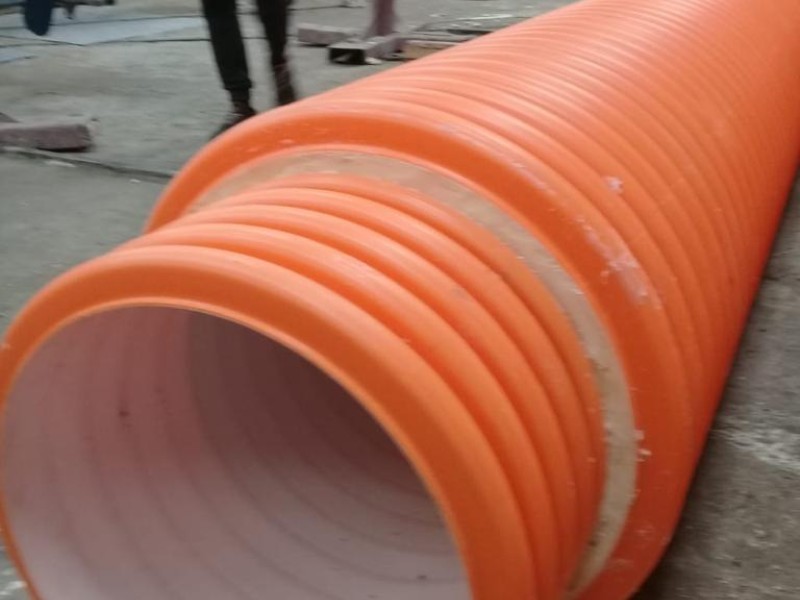

Двухслойные гофрированные полипропиленовые теплоизолированные трубы «POLYCORR Cold»® ТУ 2248-001-11372733-2012 (изм.1)
Трубопроводы «POLYCORR Cold»® разработаны специально для регионов с постоянно низкой температурой воздуха. «POLYCORR Cold»® применимы при строительстве безнапорных сетей ливнестока и хозяйственно-бытовой канализации. Данная разработка исключает возможность замерзания трубопроводов, особенно при прокладке выше уровня промерзания грунта. Так же обеспечивается высокая кольцевая жесткость и несущая способность всей конструкции за счет гофрированной полипропиленовой трубы «Polycorr»® кольцевой жесткостью SN16, SN8 (в зависимости от нагрузок)*. Производство труб «Polycorr»® и «POLYCORR Cold»® находится в г. Екатеринбург, Российская Федерация.

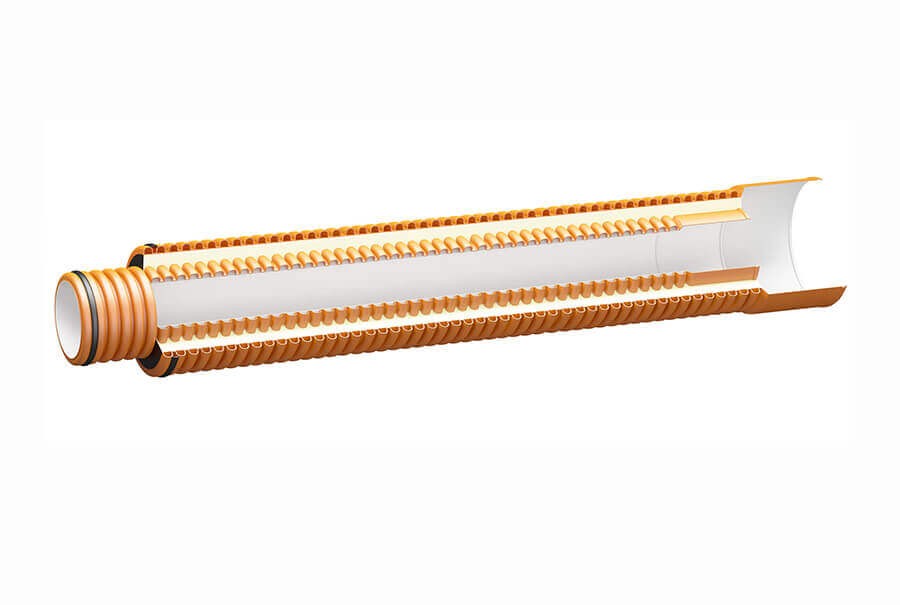

*- Сотрудники ООО «Поли-Групп» готовы осуществить прочностной расчет всей сети трубопроводов согласно Вашего проекта. Так же предоставляется расчет эффективности тепловой изоляции. В комплектацию трубы «POLYCORR Cold»® входит внутренняя полипропиленовая труба «Polycorr»® с двухслойной профилированной стенкой, защитная труба-оболочка (из трубы ПП «Polycorr»®, Полиэтиленовой гладкостенной трубы или Оцинкованной стали), уплотнительное кольцо, теплоизоляция из пенополиуретана (ППУ), центраторы. Соединение происходит с помощью цельнотянутого жесткого раструба. Длина труб 6 метров.
Комплект манжеты состоит из:
- при монтаже емкостей-накопителей и регулирующих резервуаров с использованием системы вместо традиционных железобетонных емкостей, вам не потребуется применение тяжелой строительной техники и опалубки
- самой двухслойной манжеты в виде определённого отрезка ленты для каждого диаметра;
- специальной замковой пластины, которая используется для фиксации ленты вокруг изолируемой трубы в неразъёмное кольцо, при этом ширина пластины напрямую зависит от диаметра изолируемой трубы;
Манжета термоусаживаемая может поставляться, как в виде отдельных отрезков для труб соответствующего диаметра с приложением необходимых замковых пластин, так и в рулонах по 30 п.м. в комплекте с замковыми пластинами, которые поставляются отдельно. Нарезка осуществляется изолировщиками непосредственно на трассе. Эпоксидный праймер для термоусаживающейся манжеты поставляется расфасованным по полиэтиленовым банкам. В одной банке первый компонент на основе эпоксидной смолы, а в другой отвердитель – второй компонент.
Материалы полностью соответствуют стандартам, регламентирующим требования к качеству защиты магистральных трубопроводов.
Порядок монтажа термоусаживающейся манжеты: Следует отметить, что изоляция стыков трубопроводов, газопроводов, нефтепроводов, имеющих заводское полиэтиленовое покрытие при помощи термоусаживаемой манжеты осуществляется при температуре окружающего воздуха от -30°С до +45°С. Непосредственно, мероприятия по изоляции стыков трубопроводов включают в себя:
Трубопроводы «POLYCORR Cold»® разработаны специально для регионов с постоянно низкой температурой воздуха. «POLYCORR Cold»® применимы при строительстве безнапорных сетей ливнестока и хозяйственно-бытовой канализации. Данная разработка исключает возможность замерзания трубопроводов, особенно при прокладке выше уровня промерзания грунта. Так же обеспечивается высокая кольцевая жесткость и несущая способность всей конструкции за счет гофрированной полипропиленовой трубы «Polycorr»® кольцевой жесткостью SN16, SN8 (в зависимости от нагрузок)*. Производство труб «Polycorr»® и «POLYCORR Cold»® находится в г. Екатеринбург, Российская Федерация.
Физико-механические свойства - Полипропилен (ПП) - это термопластичный полимер пропилена. В отличие от полиэтилена, полипропилен более твёрдый (стоек к истиранию), более термостойкий, почти не подвергается коррозионному растрескиванию. Коэффициент линейного расширения меньше у Полипропилена чем
Химические свойства Полипропилен - более химически стойкий материал чем полиэтилен. Заметное воздействие на него оказывают только сильные окислители-хлорсульфоновая кислота, дымящая азотная кислота, галогены, олеум. Список химических элементов к которым стоек полипропилен находиться нашем руководстве по проектированию РП №.2248-001-11372733-2012

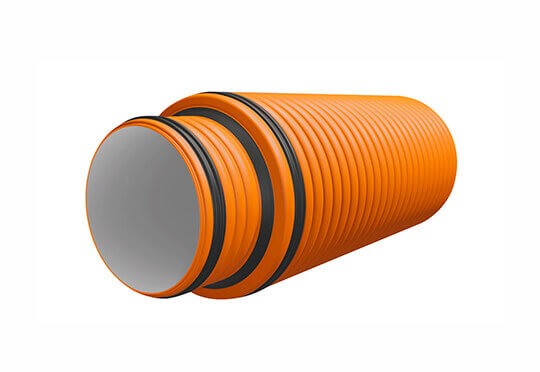

Монтаж Раструбное соединение, хвостовая часть внутренней трубы вставляется в раструб другой. Трубы легкие, что позволяет увеличить скорость монтажа и транспортировку. Соединение выдерживает давление в 0,5Bar. В зависимости от типа соединения возможна дополнительная герметизация стыков термоусадочной манжетой.
Кольцевая жесткость Достигается за счет ребер жесткости, структурированной формы гофра, возможна в трех видах SN8, SN10, SN16. Дополнительное увеличение кольцевой жесткости за счет трубы-оболочки и пенополиуритана.
Номенклатурный ряд - Номенклатура производимых диаметров ID 140, 200 250 300 400 500 600 800 1000 и OD 160 200 250 315 400 500 630
Все необходимые фасонные части трубопроводов изготавливаются в соответствии с техническим проектным решением.
Гидравлические показатели - Коэффициент шероховатости Полипропилена ниже чем у Полиэтилена, Железобетона и Стали тем самым увеличивается пропускная способность трубопровода. Таблица гидравлических расчетов приведена согласно каждому диаметру на нашем руководстве по проектированию РП №.2248-001-11372733-2012.
Показатель
|
Еденица измерения
|
Значение
|
Стандарт
|
Плотность в ядре |
кг/м3 |
60 |
ГОСТ 30732-2006
|
Прочность при сжатии |
МПа |
0.5 |
ГОСТ 30732-2006
|
Сжатие |
% |
10 |
ГОСТ 30732-2006
|
Закрытые ячейки |
% |
95 |
ISO 4590 |
Водопоглощение (кипячение)
|
% |
2,6 |
ГОСТ 30732-2006
|
Теплопроводностьпри 50
|
Вт/м×
|
0.030 |
ГОСТ 30732-2006
|
|
|
|
|
*- Сотрудники ООО «Поли-Групп» готовы осуществить прочностной расчет всей сети трубопроводов согласно Вашего проекта. Так же предоставляется расчет эффективности тепловой изоляции. В комплектацию трубы «POLYCORR Cold»® входит внутренняя полипропиленовая труба «Polycorr»® с двухслойной профилированной стенкой, защитная труба-оболочка (из трубы ПП «Polycorr»®, Полиэтиленовой гладкостенной трубы или Оцинкованной стали), уплотнительное кольцо, теплоизоляция из пенополиуретана (ППУ), центраторы. Соединение происходит с помощью цельнотянутого жесткого раструба. Длина труб 6 метров.
Для осуществления качественной изоляции стыков трубопроводов, в полевых условиях применяется комплект манжеты, с рабочей температурой эксплуатации не выше 60°С. Манжета имеет двухслойную конструкцию (полиэтиленовая основа и термоплавкий адгезив), а при применении с двухкомпонентным жидким эпоксидным праймером, образует трехслойную антикоррозионную защитную систему, аналогичную заводскому изоляционному покрытию трубопровода – изоляции весьма усиленного типа ВУС изоляции).
Верхний, полиэтиленовый радиационно-химически модифицированный слой манжеты обладает свойством термоусадки и имеет высокую стойкость к УФ излучению. На него нанесен термоплавкий клеевой слой из композиции сопополимера этилена с винилацетатом, который обладает высокой адгезией, стойкостью к сдвиговым деформациям и сопротивлению катодному отслаиванию. Для замыкания манжеты в кольцо, непосредственно на трубе, применяются замковые пластины, представляющие собой безусадочную армированную стеклосеткой полиолефиновую ленту с нанесенным на нее клеевым слоем повышенной стойкости к сдвиговым нагрузкам.
