Щитовые затворы предназначены для установки в камерах на канализационной сети с целью герметичного перекрытия канала, а также для регулирования потока рабочей среды.
Щитовой затвор двухстороннего действия, соответствующий данному техническому заданию, изготавливается с целью замены затворов устаревшей конструкции, повышения надёжности функции открытия/закрытия, увеличения срока службы уплотняющего элемента прижимного щита.
Условия работы щитового затвора:
- Рабочая среда – сточная жидкость с температурой от +4°до +40°С;
- Температура окружающего воздуха – от –20°до +40°С;
- Тип канала – железобетонный;
- Уровень воды в канале 0 ÷ 100% заполнения;
- Максимальный напор рабочей среды – 10 м водяного столба;
Конструкция затвора обеспечивает удобный доступ к сборочным единицам, для сборки, настройки, контроля, технического обслуживания и проведения ремонта;
Щитовой затвор выполнен с минимальным количеством сварных соединений;

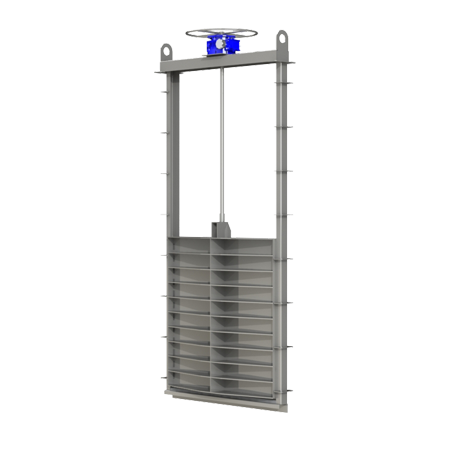

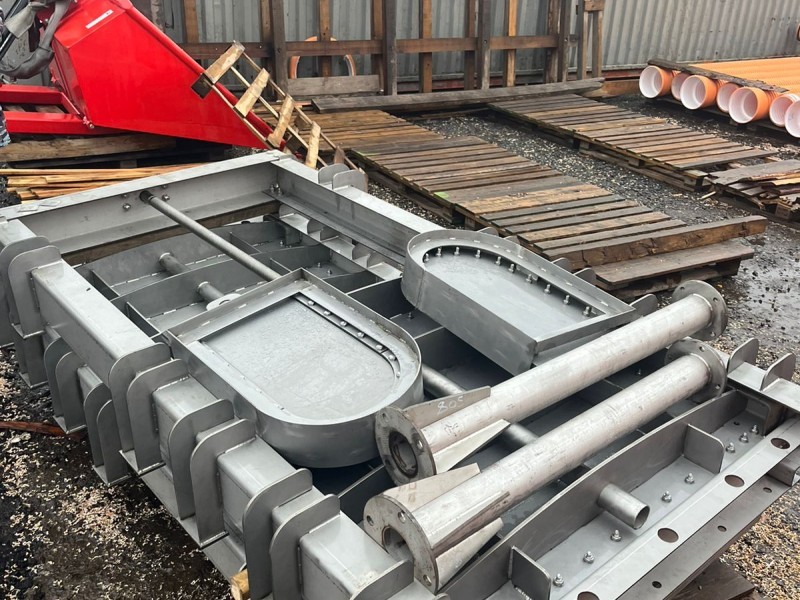

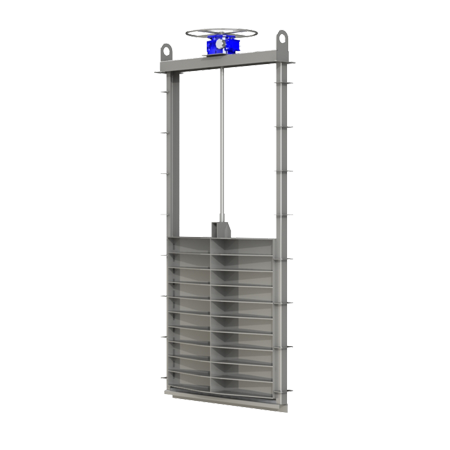

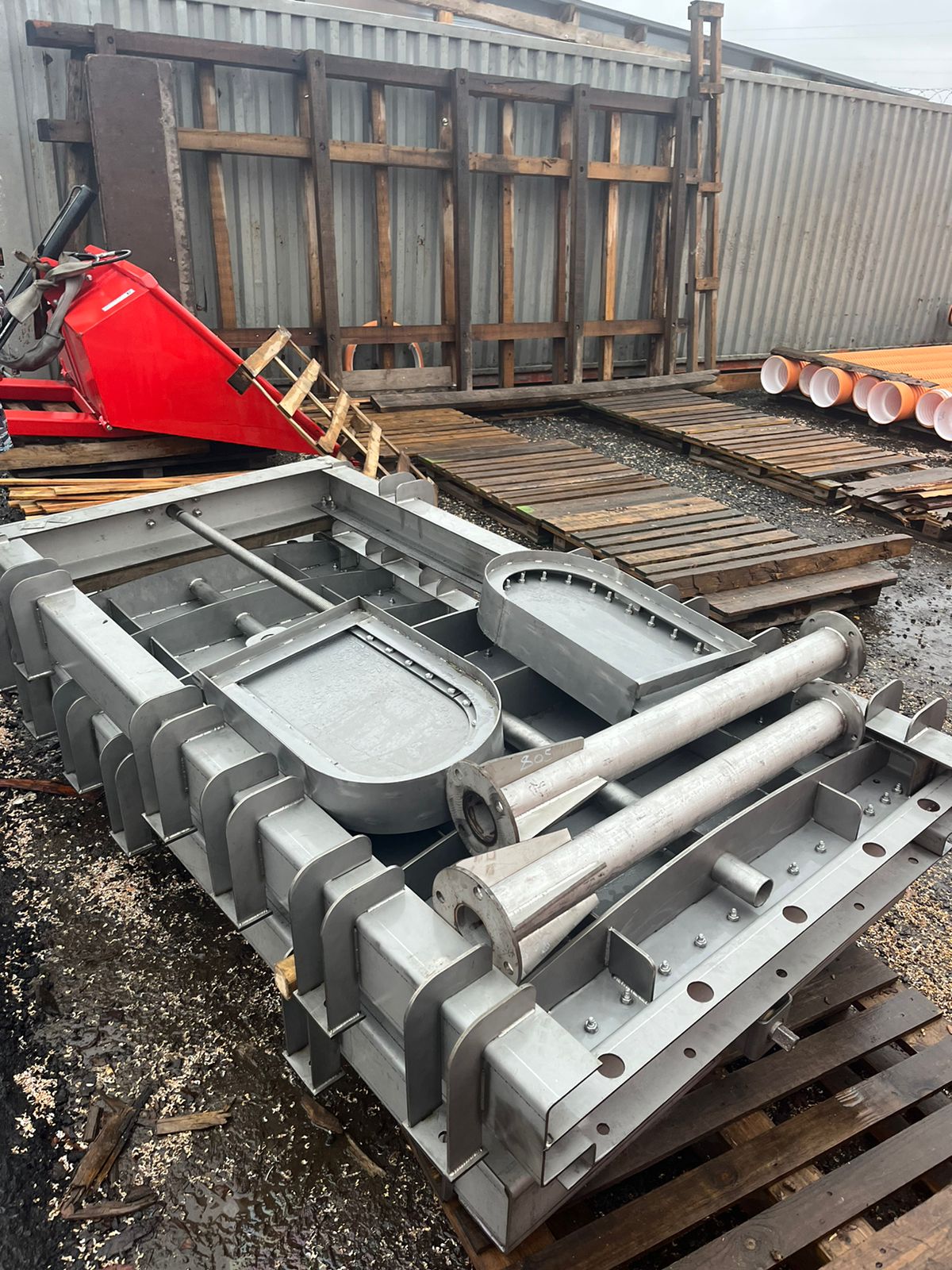

Корпус щитового затвора с разъёмом, выполненным по горизонтальной плоскости затвора на расстоянии не менее 0,6 ÷ 0,7 диаметра проходного сечения (от лотковой части);

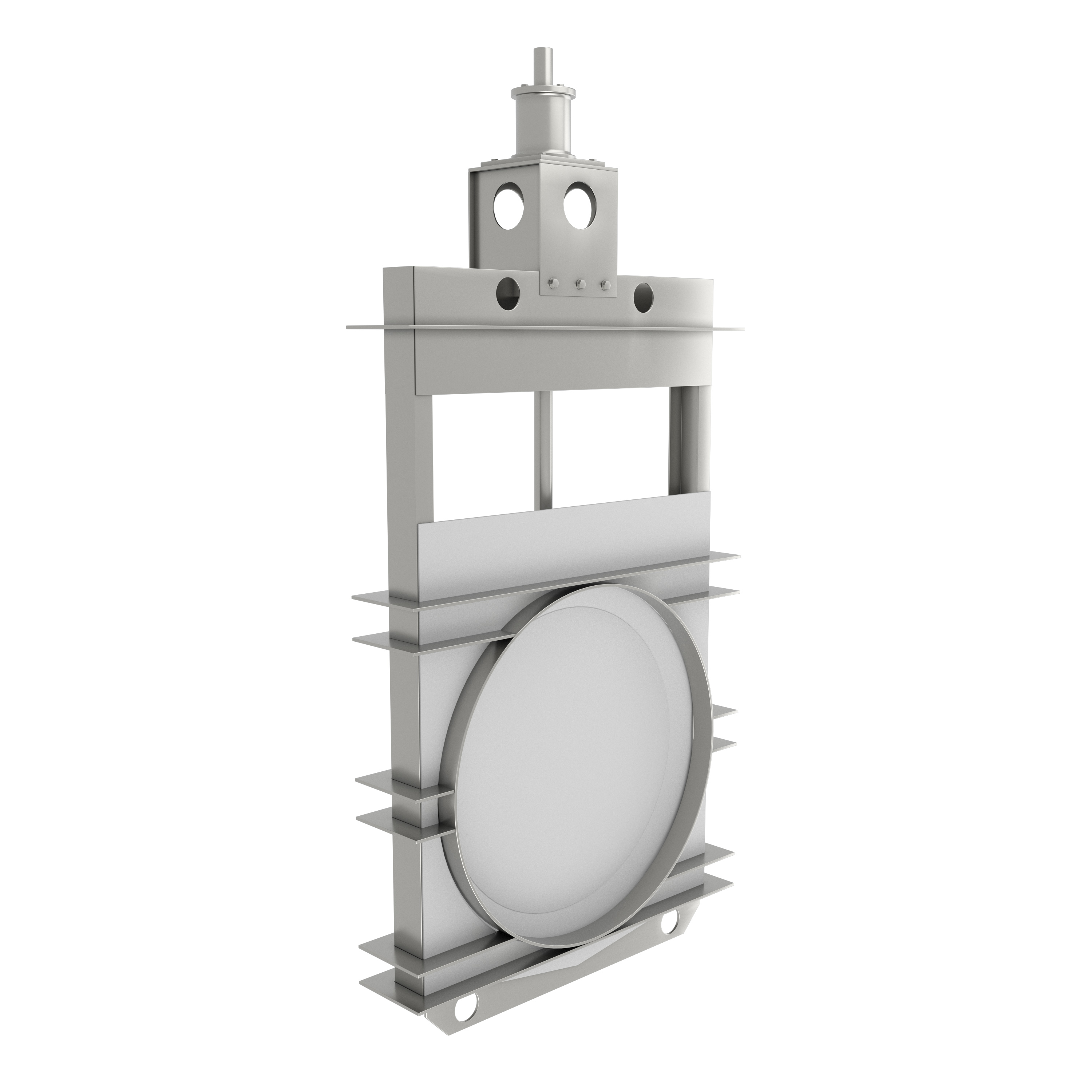

Проходное сечение и прижимной щит затвора имеют круглую или овальную форму, исходя из требуемых размеров, в зависимости от конструкции канала (допускается в верней части проходного сечения затвора открытие щита не менее 95% площади проходного сечения);
Боковые направляющие корпуса затвора выполняются в виде гнутого швеллера, сваренного между собой (длина одной заготовки не менее 2 метров);
В конструкции уплотняющего элемента (прижимного щита) используется высокомолекулярный полиэтилен РЕ-1000, обеспечивающий высокую износостойкость и твёрдость.
Крепление полиэтилена к щиту осуществляется винтовым соединением с потайной головкой.
