Наименование

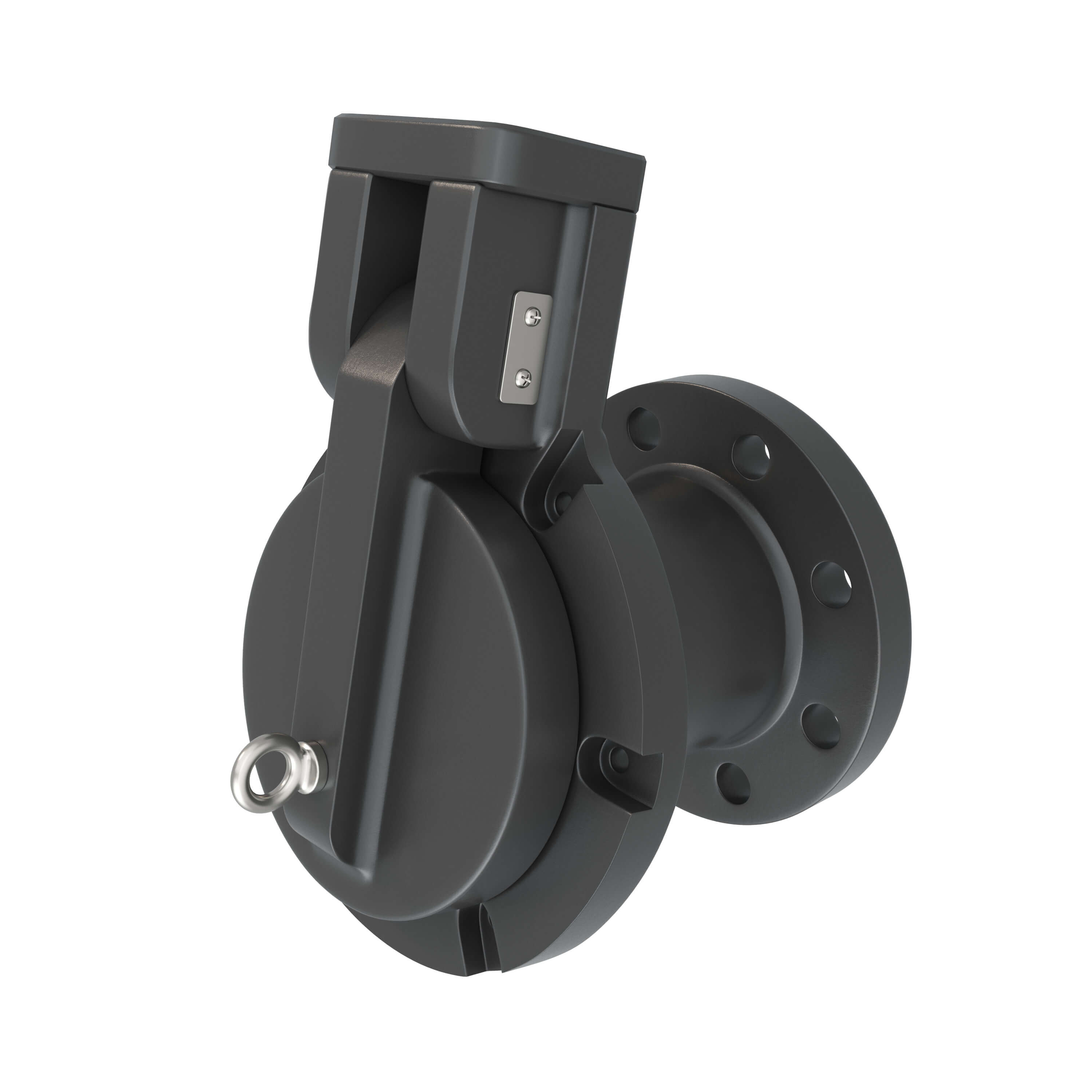

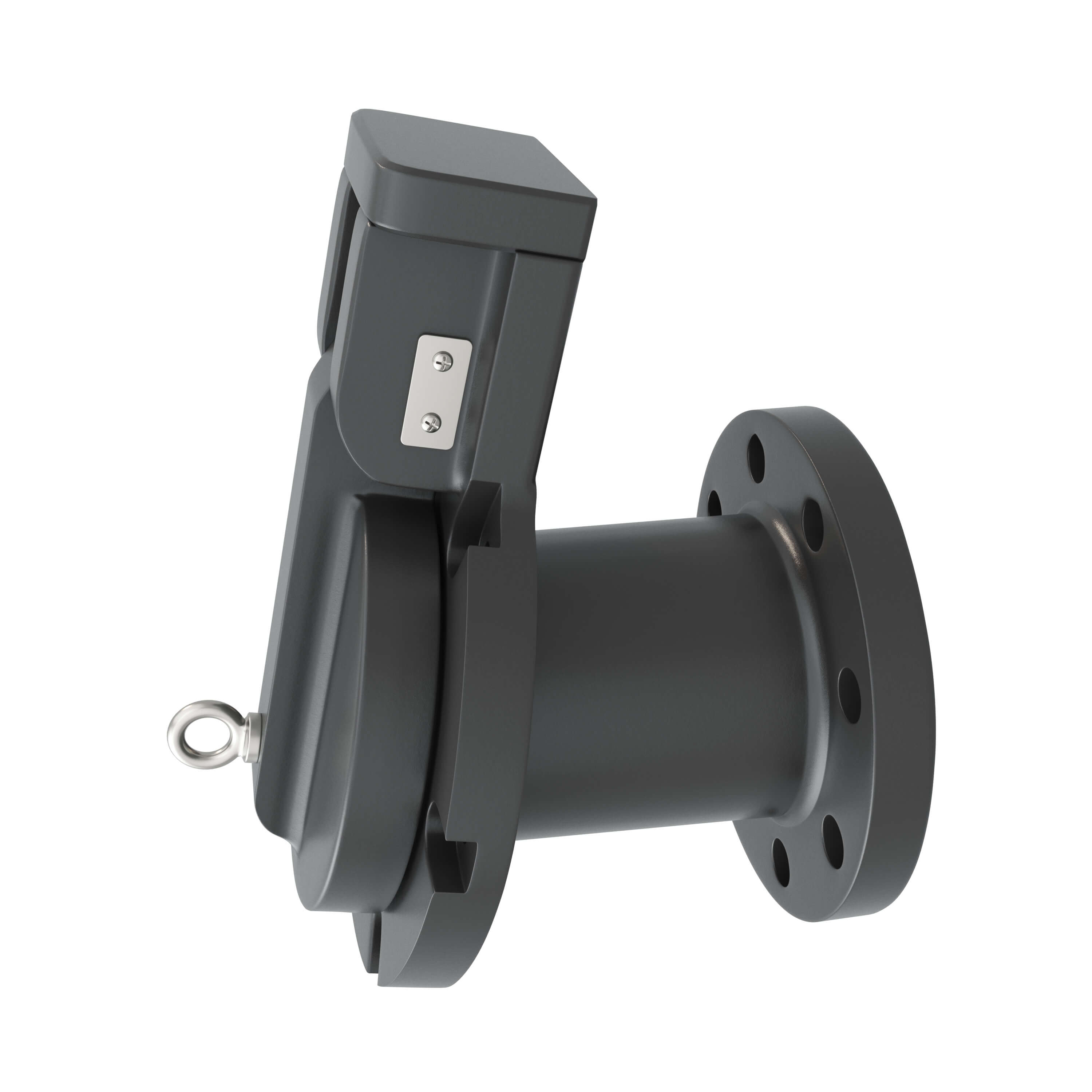

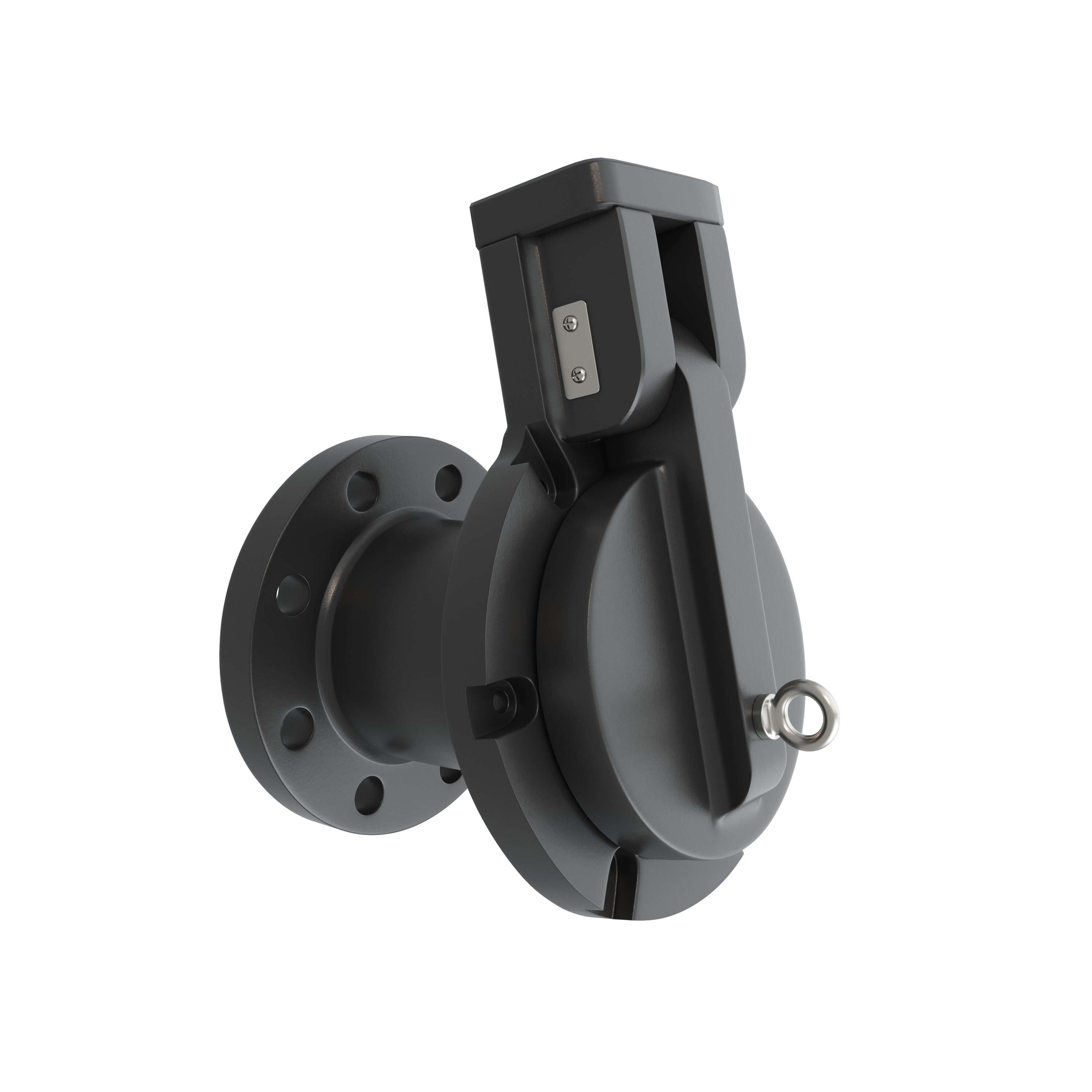

Клапан обратный EAZ PTK-F
Изготовитель
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.
Назначение
Откидной обратный клапан с вертикальным диском для сброса под уровнем воды.
Основные характеристики
Высокая коррозионноустойчивость благодаря нержавеющим материалам. Малый вес.
Не примерзает.
Фланцевое соединение PN 10 . Тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 25.
Конструкция, размеры и общие технические требования». С наклонным диском.
Водосброс преимущественно под уровнем воды.
Для безнапорных линий.
Водосброс с минимальной потерей давления.
Технические данные
Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»: 150…1000
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»: PN 0,5 кгс/см2
Рабочая среда: Техническая вода, канализационные стоки, морская вода
Нормальное положение затвора: Полностью открыто / Полностью закрыто
Температура рабочей среды, °С: 0…+50°С
Присоединение к трубопроводу: Фланцевое
Максимальная скорость потока (стабильного): до 5 м/с
Перепад давления на закрытом шаре: не более максимально допустимого рабочего давления
Материалы
Рамка: ПНД- Полиэтилен низкого давления по ГОСТ 16338-85
Крышка: ПНД- Полиэтилен низкого давления по ГОСТ 16338-85
Анкерная плита: ПНД- Полиэтилен низкого давления по ГОСТ 16338-85
Диск: ПНД- Полиэтилен низкого давления по ГОСТ 16338-85
Вал обратного клапана: Нерж. сталь А2. (Возможно исполнение А4).
Уплотнение диска обратного клапана: Покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода).
Категории размещения: Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов.
