Автоматические шнековые обезвоживатели EAZ идеально подходят для обработки любых типов осадков хозяйственно-бытовых и промышленных сточных вод (пивоваренных, мясоперерабатывающих, химических, бумажных, фармацевтических и других отраслей промышленности).
В результате очистки муниципальных (городских) и производственных сточных вод образуются различные осадки с высоким содержанием воды. Для последующей утилизации или захоронения осадков очистных сооружений их требуется обезвоживать до влажности не менее 80% с соблюдением санитарно-гигиенических условий. При этом, чем более глубоко будет осуществлено обезвоживание, тем меньше будет объем осадка и, как следствие, потребуется меньше автомашин. С учетом значительного удаления мест утилизации от очистных сооружений и загруженности автодорог в результате обезвоживания осадка сточных вод достигается значительная экономия затрат.

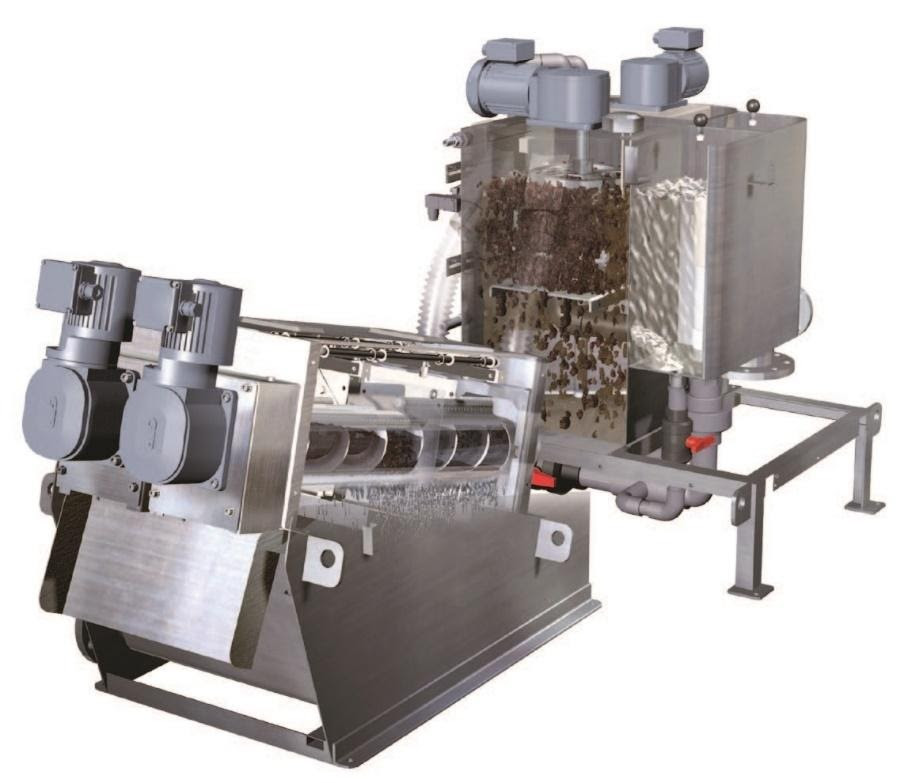

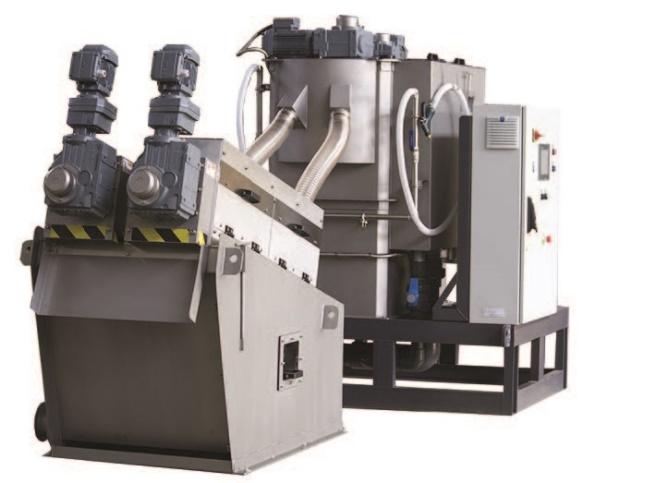

Компактная конструкция на единой раме включает в себя все самое необходимое: приемную емкость, емкость флокуляции с мешалкой, обезвоживающий барабан с системой промывки и поддона для сбора и отведения фильтрата. Установка выпускается 2-х серий: серия VT – используется для уплотнения иловых смесей с исходной влажностью … 99,6-99,2% до влажности 96-97%; серия ES - используется для уплотнения и обезвоживания иловых смесей с исходной влажностью 94,0-99,8% до влажности 80% и менее. Установки отличаются тем, что барабан установки серии VT не содержит на выходе сгустителя прижимной пластины. На рис. 2 представлена схема конструкции шнекового обезвоживателя.
Обезвоживающий барабан состоит из шнека, вращающегося с постоянной скоростью наружная поверхность которого ограничена неподвижными и движущимися кольцами с фиксированными между ними зазорами. Скорость вращения шнека регулируется частотным преобразователем, тем самым изменяя производительность обезвоживателя.
Обезвоживание шлама начинается с автоматической подачи насосом осадка из вторичного отстойника в приемную емкость. В этой емкости через V образный перелив необходимое количество поступает в емкость флокуляции. Избыток (если он есть) идет на рециркуляцию – обратно. В емкость флокуляции, одновременно подается раствор флокулянта (или нескольких растворов реагентов) насосом-дозатором из установки приготовления реагента. Здесь осадок тщательно перемешивается мешалкой с флокулянтом, после чего перенаправляется в обезвоживающий барабан. Скорость вращения мешалки настраивается при помощи частотного преобразователя, чтобы отрегулировать оптимальное хлопьеобразование для разных по концентрации стоков.
В первой части барабана дегидратора осадок проходит механическое сгущение с гравитационным выделением свободной жидкости через зазоры между подвижными и неподвижными кольцами, осадок продвигается шнеком вдоль барабана под избыточным давлением, создаваемым прижимной пластиной и обезвоживается, а фильтрат вытекает через кольцевые зазоры, ширина которых составляет 0,5 мм в зоне сгущения, от 0,3 мм вначале и 0,15 мм в конце зоны обезвоживания. Шаг витков шнека также уменьшается, создавая давление в зоне обезвоживания, в то время как объем суспензии уменьшается. На конце шнека установлена прижимная пластина, которая регулирует внутреннее давление в барабане. После отжима шлам перегружается в сборник, а прошедшая фильтрацию вода возвращается обратно в голову очистных сооружений совместно с другими возвратными потоками. Вращаясь, шнек изменяет положение движущихся колец, что приводит к постоянному трению поверхностей колец, тем самым обеспечивая незасоряемость фильтрующих зазоров шнекового барабана обезвоживателя. После отжима в зависимости от производительности установки либо собирается в мешочную тару либо шнековым конвейером направляется в сборный бункер, по заполнению который вывозится в места утилизации осадка.
|
Модель |
Габариты (мм) |
Общая потребляемая мощность (кВт) |
Вес (кг) |
|||
|
Д |
Ш |
В |
Пустое оборудование |
Заполненное оборудование |
||
|
ES-051 |
1095 |
749 |
1100 |
0.2 |
160 |
180 |
|
ES-101 |
1816 |
756 |
1180 |
0.2 |
240 |
330 |
|
ES-131 |
1959 |
756 |
1180 |
0.2 |
250 |
345 |
|
ES-132 |
2059 |
910 |
1180 |
0.3 |
340 |
485 |
|
ES-201 |
2501 |
879 |
1232 |
0.3 |
300 |
450 |
|
ES-202 |
2501 |
935 |
1410 |
0.8 |
600 |
810 |
|
ES-301 |
3252 |
935 |
1553 |
0.8 |
855 |
1245 |
|
ES-302 |
3452 |
1245 |
1553 |
1.2 |
1310 |
1990 |
|
ES-303 |
3602 |
1590 |
1553 |
1.95 |
1795 |
2765 |
|
ES-351 |
3844 |
1160 |
2258 |
1.9 |
1570 |
2170 |
|
ES-352 |
4144 |
1550 |
2258 |
3.75 |
2660 |
3610 |
|
ES-353 |
4424 |
2100 |
2258 |
6.0 |
3860 |
5360 |
|
ES-354 |
4944 |
3164 |
2260 |
8.2 |
5560 |
8160 |
|
Стандартная производительность (кг с.в./ч) |
|||||
|
|
Неочищенная сточная вода/Избыточный активный ил/ Осадок, образовавшийся в результате химического осаждения |
Флотошлам |
Смешанный сырой ил/Аэробный сброженный ил (осадок сточных вод) |
||
|
Концентрация осадка (ТС) |
0.2% |
1.0% |
2.0% |
5.0% |
3.0% |
|
ES-051
|
до 0,5 (до 0,25 м3/ч) |
до 1 (до 0,1 м3/ч) |
до 2 (до 0,1 м3/ч) |
до 4 (до 0,08 м3/ч) |
до 5 (до 0,17 м3/ч) |
|
ES-101
|
до 2 (до 1,0 м3/ч) |
до 3 (до 0,3 м3/ч) |
до 5 (до 0,25 м3/ч) |
до 10 (до 0,2 м3/ч) |
до 13 (до 0,43 м3/ч) |
|
ES-131
|
до 4 (до 2,0 м3/ч) |
до 6 (до 0,6 м3/ч) |
до 10 (до 0,5 м3/ч) |
до 20 (до 0,4 м3/ч) |
до 26 (до 0,87 м3/ч) |
|
ES-132 |
до 8 ( 4,0 м3/ч) |
до 12 (до 1,2 м3/ч) |
до 20 (до 1,0 м3/ч) |
до 40 (до 0,8 м3/ч) |
до 52 (до 1,73 м3/ч) |
|
ES-201
|
до 8 (до 4,0 м3/ч) |
до 12 (до 1,2 м3/ч) |
до 20 (до 1,0 м3/ч) |
до 40 (до 0,8 м3/ч) |
до 52 (до 1,73 м3/ч) |
|
ES-202 |
до 16 (до 8,0 м3/ч) |
до 24 (до 2,4 м3/ч) |
до 40 (до 2,0 м3/ч) |
до 80 (до 1,6 м3/ч) |
до 104 (до 3,47 м3/ч) |
|
ES-301
|
до 20 (до 10 м3/ч) |
до 30 (до 3,0 м3/ч) |
до 50 (до 2,5 м3/ч) |
до 100 (до 2,0 м3/ч) |
до 130 (до 4,33 м3/ч) |
|
ES-302 |
до 40 (до 20 м3/ч) |
до 60 (до 6,0 м3/ч) |
до 100 (до 5,0 м3/ч) |
до 200 (до 4,0 м3/ч) |
до 260 (до 8,67 м3/ч) |
|
Е5-303 |
до 60 (до 30 м3/ч) |
до 90 (до 9,0 м3/ч) |
до 150 (до 7,5 м3/ч) |
до 300 (до 6,0 м3/ч) |
до 390 (до 13 м3/ч) |
|
ES-351
|
до 40 (до 20 м3/ч) |
до 60 (до 6,0 м3/ч) |
до 100 (до 5,0 м3/ч) |
до 200 (до 4,0 м3/ч) |
до 260 (до 8,67 м3/ч) |
|
ES-352
|
до 80 (до 40 м3/ч) |
до 120 (до 12 м3/ч) |
до 200 (до 10 м3/ч) |
до 400 (до 8,0 м3/ч) |
до 520 (до 17,3 м3/ч) |
|
ES-353 |
до 120 (до 60 м3/ч) |
до 180 (до 18 м3/ч) |
до 300 (до 15 м3/ч) |
до 600 (до 12 м3/ч) |
до 780 (до 26 м3/ч) |
|
ES-354 |
до 160 (до 80 м3/ч) |
до 240 (до 24 м3/ч) |
до 400 (до 20 м3/ч) |
до 800 (до 16 м3/ч) |
до 1040 (до 34,7 м3/ч) |
